설명

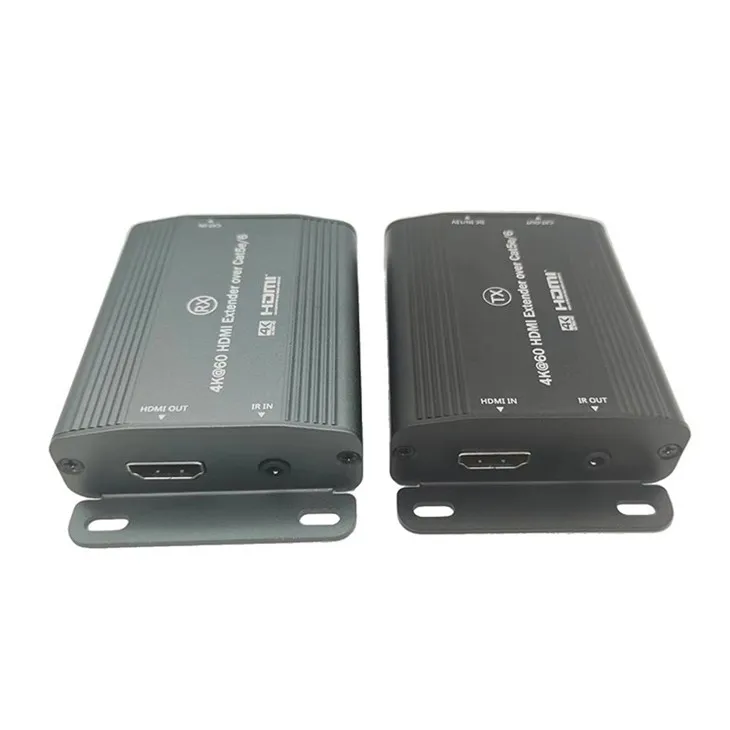

이 제품은 송신기 (TX) 및 수신기 (RX) 호스트로 구성되며, 전송 매체로 네트워크 케이블을 whicrus하며 단일 네트워크 케이블을 통한 송신기 및 수신기 Canextend 전송을 Emplov를 엠포로 묶고 CAT5E/6 네트워크 케이블..}}}}}}}.}. CAT5E 및 Ultra-High-High-Definition 신호는 CAT6을 통해 70 미터로 확장 될 수 있으며,이 제품은 적외선 기능을 지원하므로 원격 제어가 편리하게 만들어 . LT는 또한 자체 조정 능력을 갖추고 있으며, 자체 조정 능력을 갖추고 있습니다. 60Hz HDMI Extender는 화상 회의, 멀티미디어 스포츠 바, 멀티미디어 교육, 디지털 광고, 공공 게시판 보드 등에 적합합니다 .
특징
1. CAT6 네트워크 케이블을 사용하여 Ultra-High-High-Definition의 전송 거리는 최대 100 미터까지 연장 될 수 있습니다 .
2. 고성능 칩은 낮은 대기 시간을 완벽하게 지원하며 출력 4K60Hz 초고 정의 오디오 및 비디오 동기식, Weithmooth 및 Clearimages 및 안정적인 신호 .
3. 아름다운 알루미늄 합금 케이싱은 매우 높은 열 소산 효율성, 소음 제로 소음, 가벼운 무게를 가지며 벽에 장착되어 itcompact를 만들고 튼튼하게 만들 수 있습니다 .
4.이 4K 60Hz HDMI Extender 플러그 및 플레이 드라이버를 설치하지 않고 재생하므로 은폐 및 쉬운 설치와 함께 indoor 장식과 쉽게 일치 할 수 있습니다. .
◆ Cat 6.을 통해 최대 70m까지 HDMI 전송을 연장하십시오.
◆ 울트라 HD : 최대 4K@60Hz .의 비디오 해상도 지원
◆ 유니 바디 알루미늄 합금은 서비스 수명에 효율적인 열 방출을 제공합니다 .
◆ 플러그 & 플레이 : 운전자 설치 없음 .
◆ 집의 어느 곳에서나 소스를 제어하기위한 IR 패스백 기능 내장 .
◆ POC 기능을 유닛 장치에 전원에 적용 .
사양
|
원산지 : 중국 광동 |
||
|
모델 번호 : gdext -002 (7101) |
||
|
설명: 4K@60 HDMI Extender Cat 6 |
||
|
목 |
내용물 |
|
|
힘 |
전압 |
DC12V/1A |
|
소비 |
<5W |
|
|
HDMI |
HDMI |
HDMI2.0 |
|
HDCP |
HDCP 2.2 |
|
|
해결 |
4K@24/25/30/50/60Hz |
|
|
1080p@24/25/30/50/60Hz |
||
|
720p@24/25/30/50/60Hz |
||
|
576p@50Hz; 480p@60Hz |
||
|
송신기 거리 |
cat5e |
1080p@60Hz : 100m |
|
cat6 |
4K@60Hz : 70m |
|
|
소리 |
오디오 |
스테레오 재생 |
|
전송률 |
UHD 18GBPS (max .) |
|
|
작업 조건 |
작동 온도 |
0 ~ 50도 |
|
저장 온도 |
-10 ~ 70도 |
|
|
습도 (비 콘센트) |
0~90% |
|
|
기초적인 |
차원 |
70 (l) × 61 (w) × 22.4 (h) (mm) |
|
재료 |
알루미늄 합금 |
|
|
표면 처리 |
양극화 및 라세 렌 그레이브 |
|
|
색상 |
다크 게리 |
|
|
무게 |
TX : 89.5G RX : 89.5G |
|
내용물
송신기 (TX) X1
수신기 (RX) X1
Guidex1을 사용하십시오
적외선 송신기 확장 케이블 X1 (선택 사항)
적외선 수신기 확장 CableX1 (선택 사항)
전력 adapterx1
1. 신호 소스 :
DVD 플레이어, 플레이 스테이션, 셋톱 박스, 개인용 컴퓨터 또는 PC 등과 같은 HDMI 출력 포트가있는 신호 장치 .
2. 디스플레이 :
SDTV, HDTV, 프로젝터 등과 같은 HDMI 입력 포트가있는 디스플레이 장치 .
3. 네트워크 케이블 :
표준 네트워크 케이블 (UTP/STP CAT5E/6)이 차폐 또는 차폐 카테고리 5/6 네트워크 케이블 (UTP/STP CAT5E/6)을 양쪽 끝에 평행하게 연결된 표준 네트워크 케이블 커넥터 ..

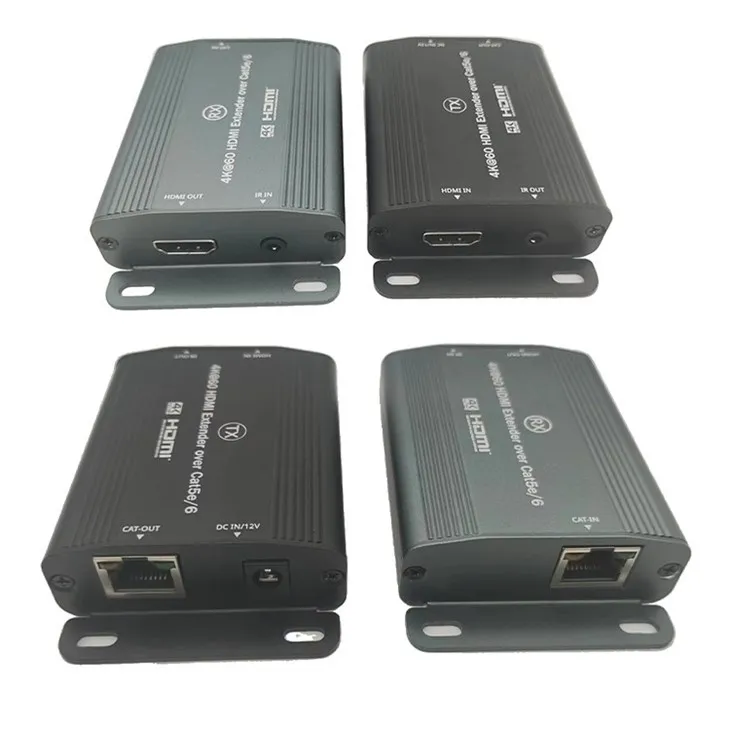

소개하다
①RJ45 출력 포트 : 송신기 (TX) 및 수신기 (RX) 주 단위를 네트워크 케이블과 연결 .
②전원 입력 포트 :이 제품에 포함 된 표준 DC12V/LA 전력을 삽입하거나 정격 전압 요구 사항을 제시하는 기타 표준 전력 어댑터 .
③HDML 입력 포트 : 신호 소스 MainLunit을
HDML 케이블을 사용한 송신기 (TX) 주 단위 .
④적외선 송신기 확장 케이블 소켓 :이 제품과 함께 제공되는 적외선 회전자 확장 케이블을 삽입하고 수신 Deviceto 릴레이에 최대한 가깝게 적외선 송신기를 삽입하여 수신기의 적외선 신호 ..
①RJ45 입력 포트 : 송신기 (TX) 및 수신기 (RX) 주 단위를 네트워크 케이블과 연결 .
②HDMLINPUT 포트 : HDML 케이블을 사용하여 디스플레이 장치를 수신기 (RX) 주 단위 .에 연결합니다.
③적외선 수신기 확장자 코드 소켓 : 포함 된 공개적 인 수신기 확장 코드를 플러그로 플러그로 만들고 적외선 수신기의 범위 내에서 리모컨을 사용합니다 .
설치 및 연결
연결 지침 :
①HDML 케이블을 사용하여 신호 소스 장치를 전송 . ter (TX)에 연결하고 디스플레이 장치를 수신기 (RX) 주 단위 .에 연결합니다.
②차폐 또는 차폐 된 CAT5E/6 (UTP/STP)과 병렬 배선이있는 표준 네트워크 케이블을 사용하여 송신기 (TX) 메인 유닛을 수신기 (RX) 메인 장치 .에 연결하십시오.
③전원 코드를 연결하여 시작하고 자동으로 작동합니다
적외선 원격 제어 지침 :
①적외선 이미 터 확장 케이블을 THETRANSMITTER (TX)의 LR OUT JACK에 연결하고 수신기의 LR INIACK에 적외선 수신기 확장 케이블을 연결하십시오 (RX) .
②그는 확장 케이블의 적외선 이미 터 헤드는 가능한 한 asclose를 배치해야합니다.
③신호 소스 장치의 적외선 원격 제어를 사용하여 수신기 (RX)에 올바르게 연결된 제외 적 수신기 헤드를 목표로하여 채널을 원격으로 선택하고 재생 트랙을 제어하십시오.
우리의 제작 워크숍
우리의 인증서
FAQ
Q : TV 화면이 비정상적이고 깜박 거리는 소리 및 사운드를 표시합니다
말더듬 .
A : (1) 네트워크 케이블이 올바르게 고정되었는지 확인하고 길이가 허용 범위 .에 이루어집니다.
(2) 전원 끄기 및 TX 끝 .에서
Q : 수신기 rx 끝의 RJ45 커넥터의 주황색 표시등이 켜지지 않습니다 .
A : (1) 네트워크 케이블이 양쪽 끝에 회개 연결이있는 표준 네트워크 케이블인지 확인 .
(2) TX 끝의 HDML 신호 입력이 정상인지 확인하십시오 .
(3) 전원 끄기 및 TX 끝 .
Q : 수신기의 rx 끝의 RJ45 커넥터의 주황색 표시등이 깜박이지만 imageOutput .이 없습니다.
A : (1) 디스플레이가 현재 HDML 신호 모드를 지원하는지 확인하십시오 .
(2) HDML 케이블과 디스플레이가 올바르게 고정되어 있는지 확인하십시오 .
(3) 네트워크 케이블을 다시 플러그하지 않거나 TX End . 전원을 끄십시오.
