설명

54~2150MHz DBS, OTA, CATV 라인 구동 증폭기(14dB 순방향 게인 및 패시브 하위 대역 리턴 포함)

상황

DBS 및 CATV 또는 Over The Air 신호는 동축 케이블을 통해 연결된 여러 위치에서 필요합니다.

해결책

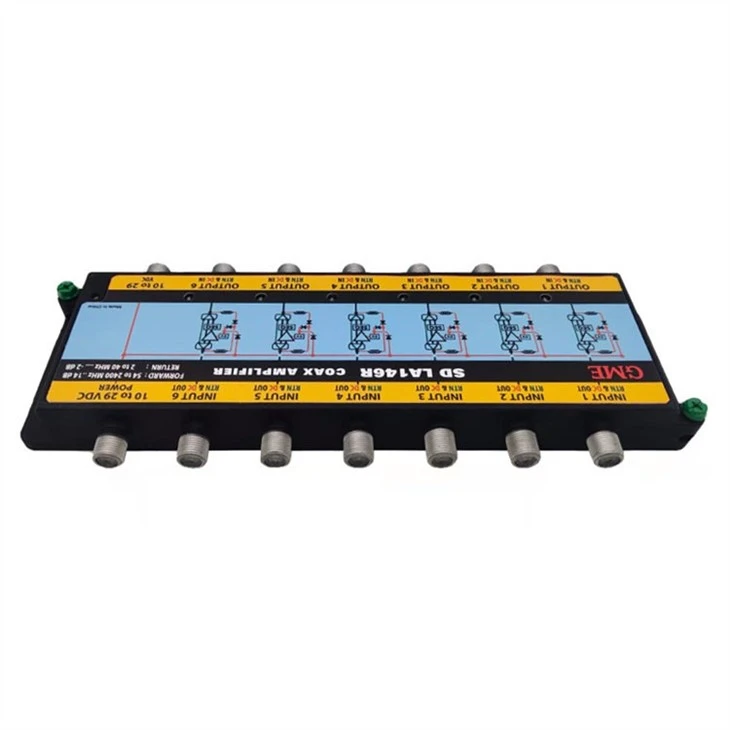

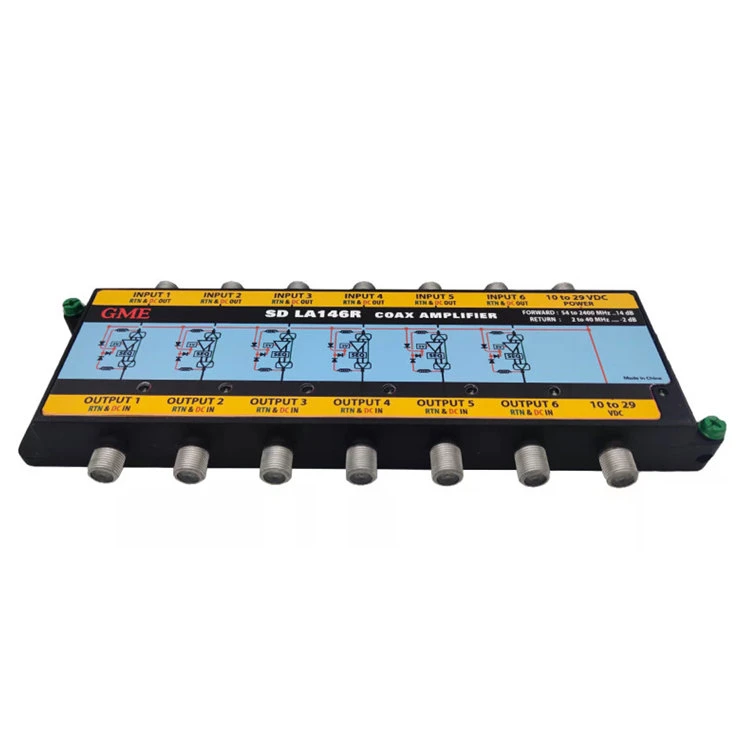

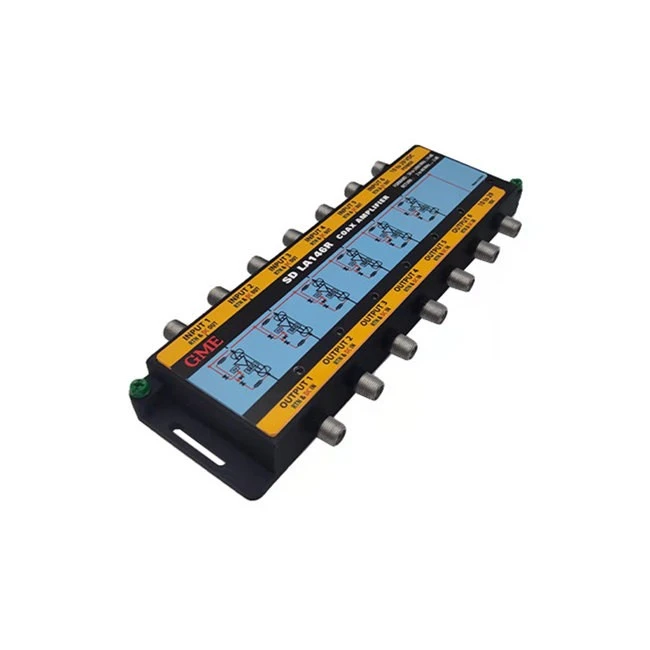

모델 LA146R 6입력 동축 증폭기(반환 경로 포함)는 각 RF 출력 커넥터에서 전원을 공급받는 동축 라인일 수 있습니다. 모델 LA146R-T에는 직접 전원 공급을 위한 외부 전원 공급 장치가 포함되어 있습니다. 에너지 보존 기능을 통해 증폭기는 12~29V에서 효율적으로 작동할 수 있습니다.

사양

원산지: 중국 광동
모델 번호: GDAMP-038 (LA146R)
목	최소	일반	맥스	단위	상태
입력 수		6			SAT 1부터 SAT 6까지
출력 수		6			OUT 1~OUT 6
입력 주파수 범위	250		2150	MHz
2150에서 이득	13		15	데시벨
슬로프 250~2150MHz	3	4	5	데시벨
공칭 임피던스		75		Ω
반사 손실(입력 및 출력)			-10	데시벨	250~2150MHz
격리	30			데시벨	모든 입력에 신호가 적용되고 출력은 기준으로 사용됩니다. 다른 모든 출력에서 측정된 절연은 다음보다 큽니다. 250~2150MHz에서 30dBc.
힘
전원 공급 장치					20V 1A 공급 장치 2개
출력 커넥터에 적용되는 전압	10		28	Vdc	각 개별 앰프는 각 앰프 출력 커넥터에 전압이 적용될 때 사양에 따라 작동하며 다이오드 강하를 뺀 입력 커넥터에 존재
입력 커넥터에 들어가는 전압	10		28	Vdc	각 개별 앰프는 입력 커넥터에 전압이 적용될 때 사양에 따라 작동합니다. 전압이 나타나지 않습니다 출력 커넥터에서.
DC LNB 포트에 20V 적용		20			이 전압은 6개의 앰프 모두에 전원을 공급하며 20V는 각 앰프의 입력 커넥터에 존재합니다. 전압 없음 출력 커넥터에 나타납니다.
DC AMP 포트에 20V 적용					이 전압은 6개 앰프 모두에 전원을 공급합니다. 증폭기의 입력 또는 출력에는 전압이 존재하지 않습니다.
DC LNB 포트에 20V 적용		20		Vdc	DCLNB 포트에 적용된 20V는 DC 포트를 통과합니다.
DC AMP 포트 - DC 포트 전류	1.5			A
피크 인가 전압			28	Vdc	일부 또는 모든 포트에 적용 시 24시간 이하 동안 생존해야 합니다.
DC 전류 통과 범위	0		1.5	A
DC 저항			0.2	옴	케이블에는 적용되지 않음
DC 전압 강하			0.4	Vdc	케이블에는 적용되지 않음
DiSEq
DiSEqC 주파수 범위	17.6	22	26.4	kHz	품질 저하나 왜곡 없이 통과해야 합니다.
DiSEqC 주파수 범위	17.6	22	26.4	kHz	Eutelsat DiSEqC 2.0 사양을 참조하세요.
DiSEqC 장치 임피던스	1000			Ω	접지와 관련하여 장치가 나타내는 임피던스입니다. DiSEqC 주파수 범위 전반에 걸쳐
임피던스를 통한 DiSEqC			1	Ω	장치가 통과 경로에 있는 임피던스입니다. DiSEqC 주파수 범위 전반에 걸쳐.
13/18 전환을 위한 ETC 제어 워드					품질 저하나 왜곡 없이 통과해야 합니다. 이들의 존재는 RF 성능에 영향을 주어서는 안 됩니다.
13/18 전환을 위한 ETC 제어 워드					EchoStar 13/18 스위치 박스 기능 사양을 참조하세요.
