설명

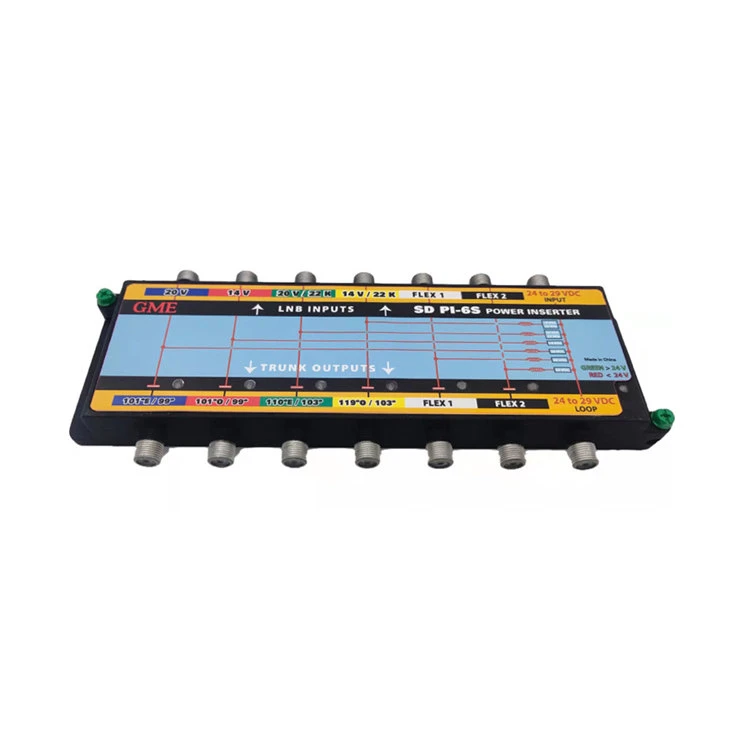

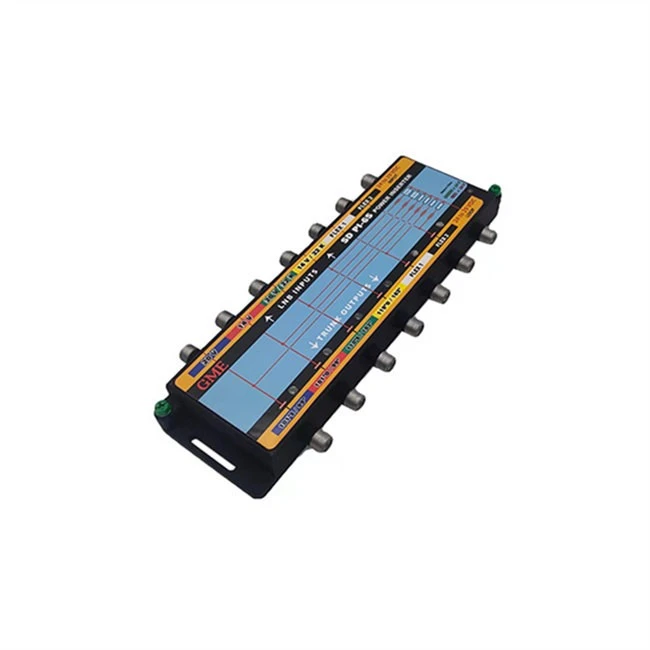

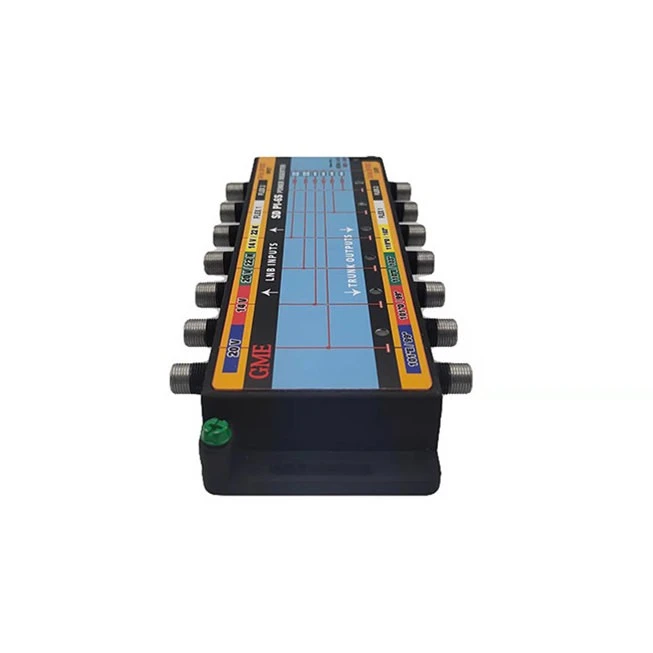

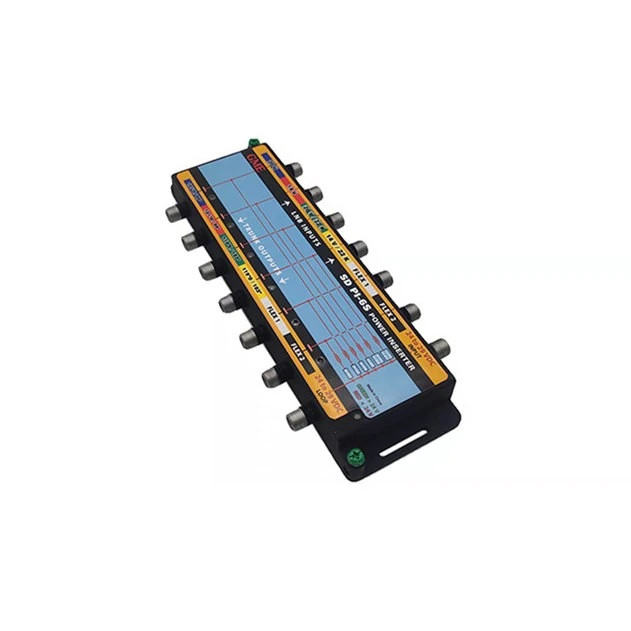

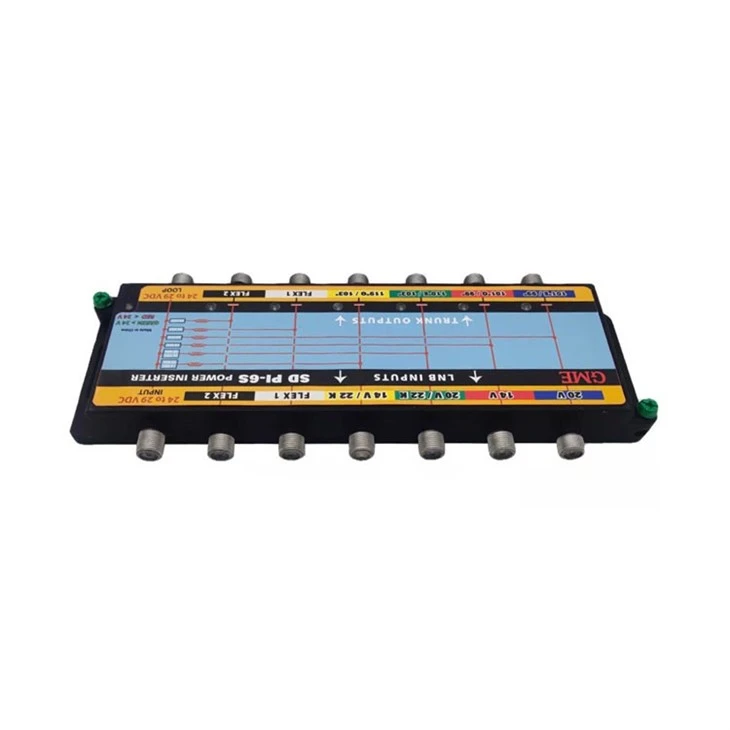

DirecTV 위성 전원 삽입기 극성 로커

모델 SDPI6S는 DIRECTV SL5 LNB에 전원을 공급하고 극성은 4개의 접시 출력을 잠그고 2개의 20V 출력을 제공하여 DTV66E 접시의 95° LNB와 가능한 향후 극성에 전원을 공급합니다. 라인 파워 앰프는 파워 인서터를 통해 전원을 공급받을 수 있습니다. 단락 보호 전력 변압기에서 총 2A의 DC를 사용할 수 있습니다.

상황

DIRECTV® (4) 극성 SLSP-F SlimLine® 접시(SL5 LNB, DTV66E 95° 접시 포함) 및 가능한 6번째 극성의 신호는 여러 스위치에 필요합니다.

해결책

모델 SD PI-6S는 DIRECTV® SL5 LNB에 전원을 공급하고 극성은 4개의 접시 출력을 고정하며 FLEX2 입력에 20V FLEX1 및 13V를 제공하여 DTV66E 접시 또는 기타 LNB의 95° LNB에 전원을 공급합니다.

특징

◆ DIRECTV SL5 Ka/Ku 대역폭 250~2150MHz

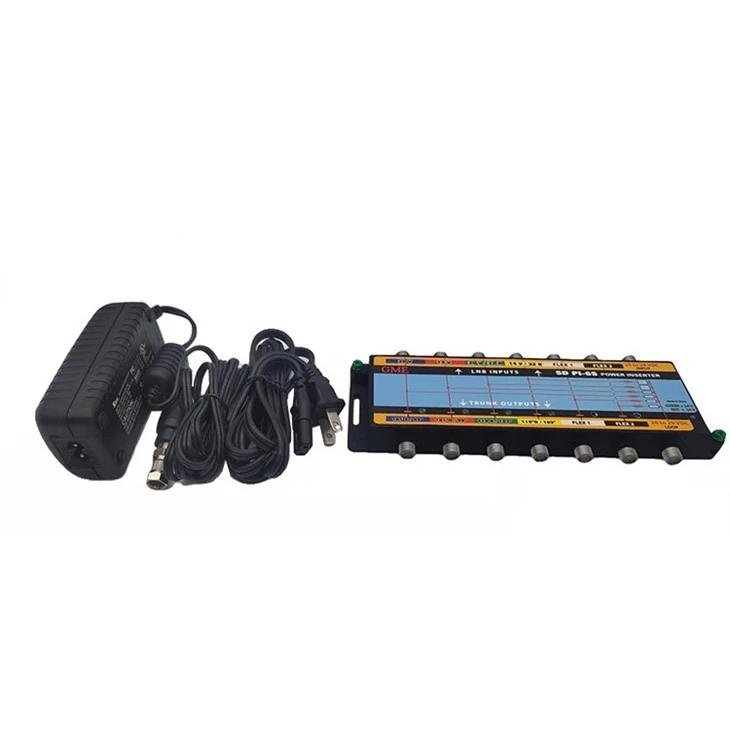

◆ PI-29 또는 PS242000A 전원 어댑터로 전원 공급

◆ SL5, SL3 및 Worldview LNB에 전원을 공급합니다.

◆ 컴팩트 케이스: 1인치 SCTE 실내 F 간격

◆ RED / GREEN에 전압 레벨 미터 내장

사양

원산지: 중국 광동
모델 번호: GDINS-001 (SD PI-6S)
목	전형적인	QCLIMIT	테스트 조건
주파수. 범위			250~2150MHz
삽입 손실
	-1.0dB	-1.5dB 최대	250~2150MHz
격리
포트 간	-40dB	-35dB 최소	250~2150MHz
반사 손실
입력/출력	-12dB	-10dB 최소	250~2150MHz
DC 전원 제공 입력
포트#1(20V 101도 및 99도)		20±0.5VDC	@50-350mA
포트#2(14V 101도 및 99도)		13.5±0.5VDC	@50-350mA
포트#3(22KHz 및 20V 110도 및 103도)		20±0.5VDC(+22KHz)	@50-350mA
포트#4(22KHz 및 14V 119도 및 103도)		13.5±0.5VDC(+22KHz)	@50-350mA
포트#5(플렉스 포트1)		20±0.5VDC	@50-350mA
포트#6(플렉스 포트2)		20±0.5VDC	@50-350mA
22KHz 신호 특성
주파수		22±4KHz
듀티 사이클		±50﹪	<24.0VDC
수준		400mVp-p분	>24.0VDC
전원 LED 색상		빨간색
해당 항목:		녹색
전원 스위칭		24V-29VDC	전원 스위칭
입력		100-240VAC / 50/60Hz	모든 포트
산출		24VDC/2.08A	모든 포트
임피던스		75옴	(6) SCTE 실내 F
커넥터		"F"형 여성
입력/출력 포트 수

회사 프로필

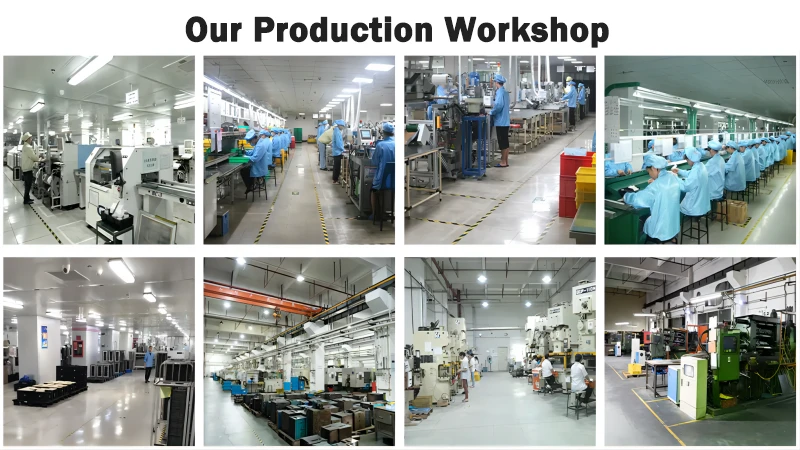

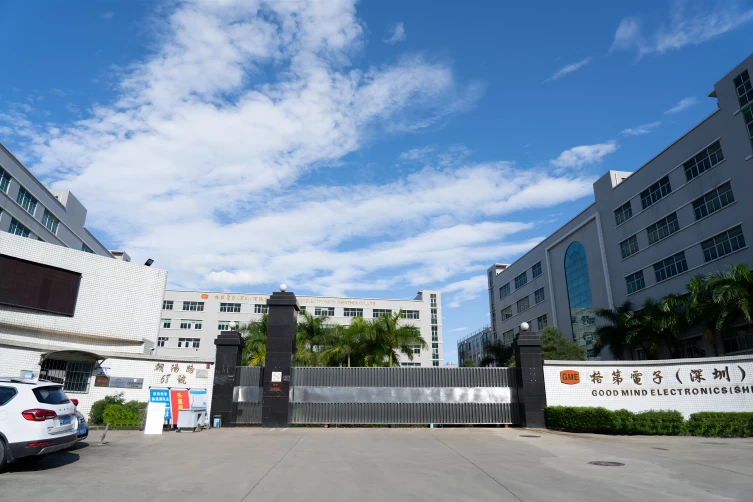

Goodmind Electronics (Shenzhen) Co., Ltd.는 1992년 등록 자본금 1,800만 달러로 설립되었습니다. 자체 공장은 심천에 위치하고 있으며 직원은 1000명 이상입니다. R&D, 생산, 판매 및 서비스를 통합한 하이{9}}기술 기업으로 안테나/네트워크 통신/블루투스/AV 액세서리/스마트 홈/자동차 액세서리 전문 제조 회사입니다. 공장은 수직적으로 통합되어 있습니다. 공장에는 플라스틱 가공, 금속 스탬핑, 아연 다이캐스팅, SMT, DIP 및 조립 센터가 있습니다. 이 회사는 탄탄한 재무 건전성, 전문 R&D 팀, 뛰어난 제조 장비, 린 제조 방식을 갖추고 있으며 고객을 위한 고품질 제품을 만드는 데 최선을 다하고 있습니다.-

위성 전원 삽입기는 어떻게 작동합니까?

위성 전원 삽입기는 위성 수신기와 위성 접시 사이에 인라인으로 연결됩니다. 동축 케이블을 통해 위성 수신기로부터 전력을 수신한 다음 동일한 케이블을 통해 이 전력을 LNB로 보냅니다. 이 전력은 LNB가 수신된 위성 신호를 증폭하고 수신기에 사용 가능한 형태로 변환하는 데 필수적입니다.

위성 전원 삽입기의 목적은 무엇입니까?

위성 전원 삽입기의 주요 목적은 작동에 필요한 LNB에 전원을 공급하는 것입니다. 삽입기에서 공급되는 전력이 없으면 LNB는 위성 접시에서 수신되는 약한 신호를 증폭할 수 없습니다.

위성 전원 삽입 장치를 어떻게 설치합니까?

위성 전원 삽입기의 설치는 일반적으로 간단합니다. 먼저 위성 수신기에서 동축 케이블을 분리합니다. 그런 다음 동축 케이블의 한쪽 끝을 삽입기의 입력 포트에 연결하고 다른 쪽 끝을 "LNB" 또는 이와 유사한 라벨이 붙은 삽입기의 출력 포트에 연결합니다. 마지막으로 전원 삽입 장치의 전원 공급 장치를 전원 콘센트에 연결하고 전원 삽입 장치에 전원이 공급되는지 확인합니다.
