설명
4채널 HDMI TO DVB-T 변조기는 디지털 및 표준 화질 비디오 및 오디오 신호를 단일 동축 회선으로 출력되는 QAM으로 변환합니다.
표준 기능에는 조정 가능한 RF 출력, 논리 채널 매핑 및 다양한 구성 옵션이 포함됩니다.

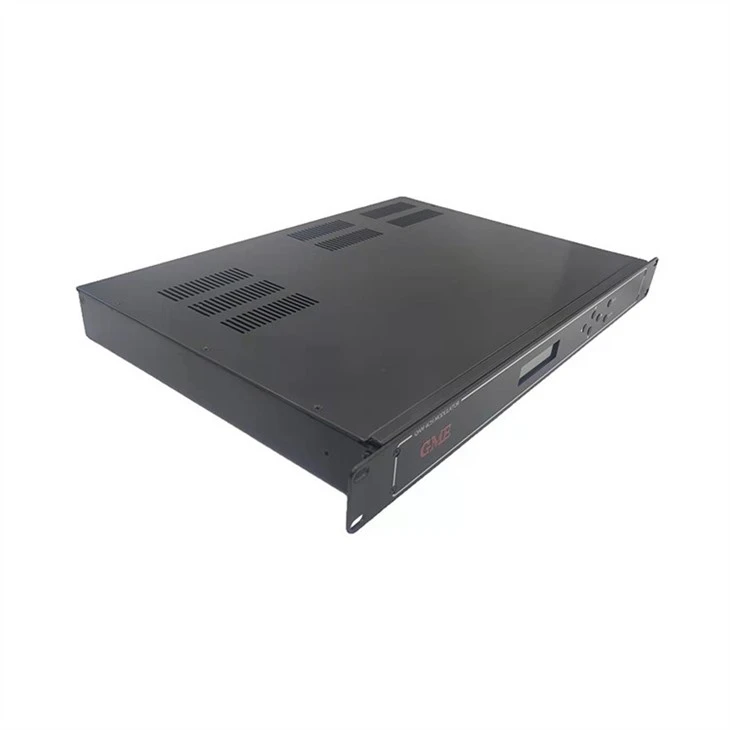

변조기의 관리 기능, 채널 및 RF 설정은 LCD 전면 패널 디스플레이를 통해 또는 표준 브라우저를 통해 온보드 웹 애플리케이션을 통해 관리됩니다.
사양
|
원산지: 중국 광동 |
|||
|
모델 번호: GDM-009 (GFTM-860Q) |
|||
|
목 |
전형적인 |
품질관리 제한 |
테스트 조건 |
|
1. 인코딩 섹션 |
|||
|
동영상 |
|||
|
부호화 |
H.264/MPEG-2 |
|
HD: H.264 AVC/HP@L4.0 SD: MPEG-2/MP@ML |
|
비트 전송률 |
|
256QAM: 7.6Mbps |
|
|
평균 인코딩 |
|
256QAM: 8Mbps |
|
|
해결 |
|
HD 1080p(HDMI 입력) |
|
|
오디오 |
|||
|
부호화 |
MPEG2/AAC |
|
|
|
샘플링 속도 |
|
48KHz |
|
|
비트 전송률 |
|
384kbps |
|
|
2. 입력 |
|||
|
비디오 입력 |
|
HDMI: 1080p 25/30, 1080i 50/60 최대, YPbPr(1080i, 720P, 576i/P, 480i/P), CVBS: NTSC, PAL |
|
|
Y 입력 레벨 |
1Vp-p |
1V±0.2Vp-p |
|
|
Pb/Pr 입력 수준 |
0.5Vp-p |
0.5V±0.1Vp-p |
|
|
CVBS 입력 레벨 |
1Vp-p |
1V±0.2Vp-p |
|
|
오디오 입력 |
|
R/L |
|
|
R 입력 레벨 |
3Vp-p |
3V±0.5Vp-p |
|
|
L 입력 레벨 |
3Vp-p |
3V±0.5Vp-p |
|
|

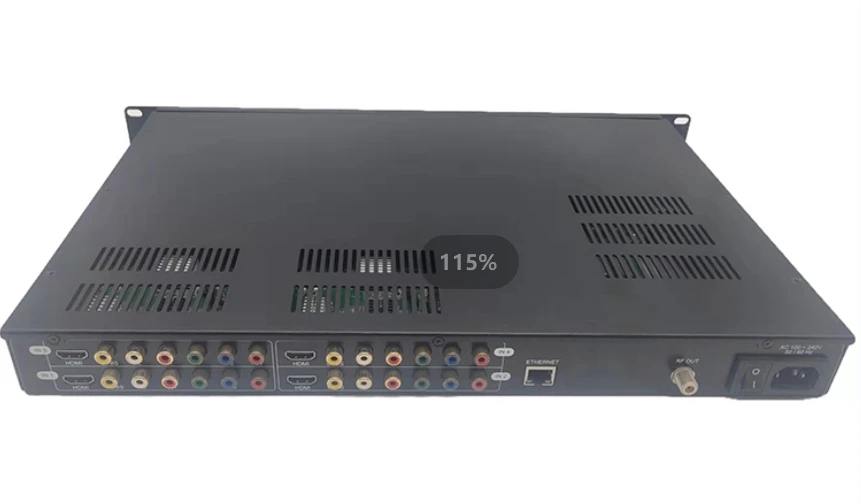

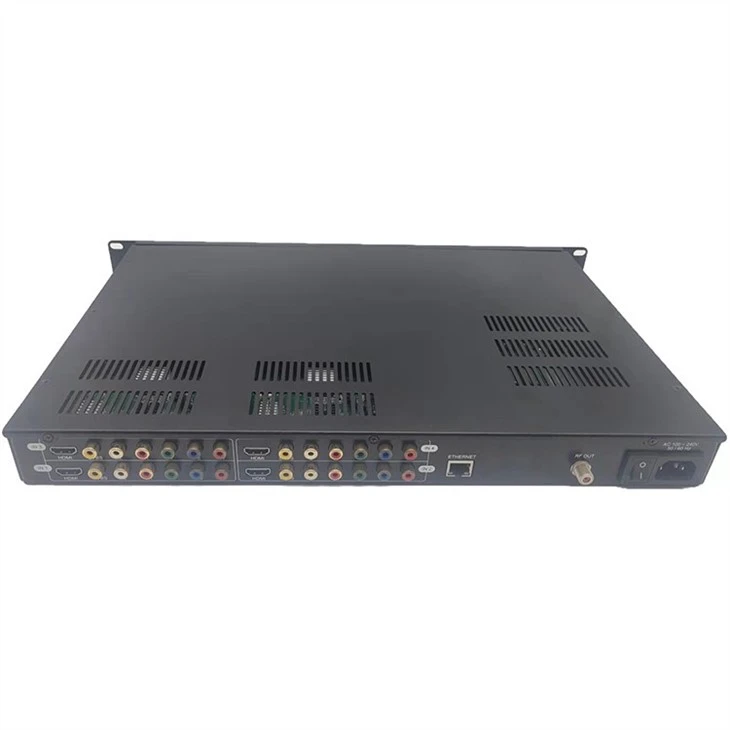

입력 커넥터 |
|
비디오(RCA) / 오디오(RCA) / HDMI |
|
|
3. QAM 변조기 |
|||
|
변조 유형 |
|
ITU-T J83 부록 B |
|
|
케이블 표준 |
|
성병 |
|
|
QAM |
|
64QAM, 256QAM |
|
|
메르 |
|
32dB 이상 |
|
|
RF 주파수 |
|
57 – 861MHz |
|
|
RF 출력 레벨 |
100dBμV |
100dBμV ±5dBμV |
|
|
RF 레벨 조정 |
|
0dB ~ -36dB |
|
|
감쇠 단계 |
|
단계당 2dB |
|
|
4. 시스템 |
|||
|
로컬 인터페이스 |
LCD + 제어 버튼 |
|
|
|
원격 관리 |
|
웹 관리 |
|
|
이더넷 포트 |
|
RJ45, 100M |
|
|
5. 일반사항 |
|||
|
전원공급장치 |
|
AC 입력: 100V ~240V 50/60Hz |
|
|
작동 온도 |
|
0도 - 50도 |
|
|
상대습도 |
|
20% ~ 80% |
|
|
치수 |
|
19" x 12.5" x 1.75" |
|
|
무게 |
|
2.8Kg |
|
회사 프로필

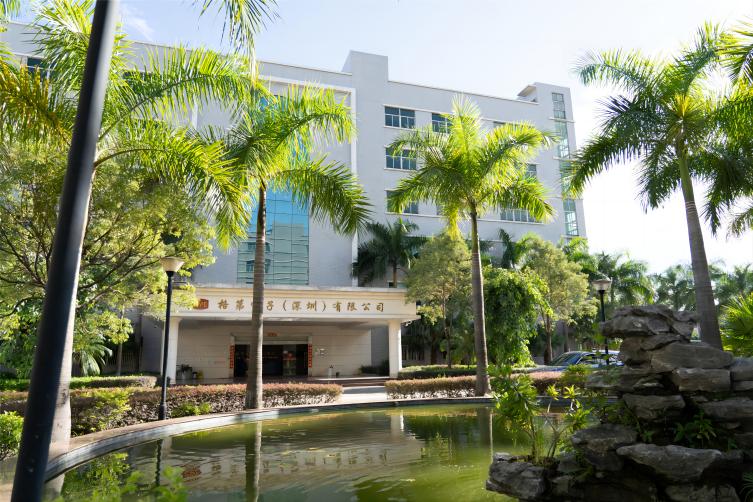

Goodmind Electronics (Shenzhen) Co., Ltd.는 1992년 등록 자본금 1,800만 달러로 설립되었습니다. 자체 공장은 심천에 위치하고 있으며 직원은 1000명 이상입니다. R&D, 생산, 판매 및 서비스를 통합한 하이{9}}기술 기업으로 안테나/네트워크 통신/블루투스/AV 액세서리/스마트 홈/자동차 액세서리 전문 제조 회사입니다. 공장은 수직적으로 통합되어 있습니다. 공장에는 플라스틱 가공, 금속 스탬핑, 아연 다이캐스팅, SMT, DIP 및 조립 센터가 있습니다. 이 회사는 탄탄한 재무 건전성, 전문 R&D 팀, 뛰어난 제조 장비, 린 제조 방식을 갖추고 있으며 고객을 위한 고품질 제품을 만드는 데 최선을 다하고 있습니다.-
업계 경험의
생산건축면적
작업장 생산 노동자
연구개발 인력
제품소개

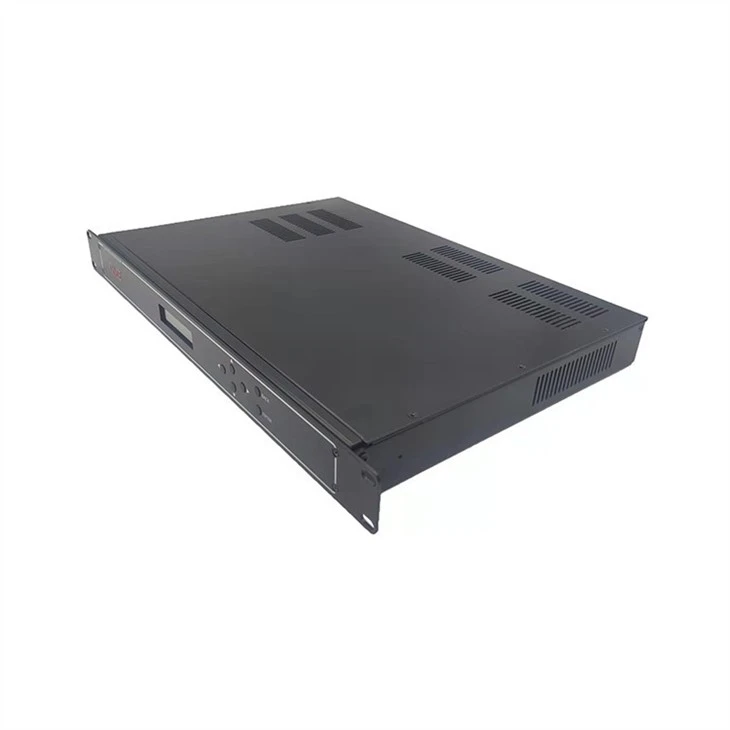

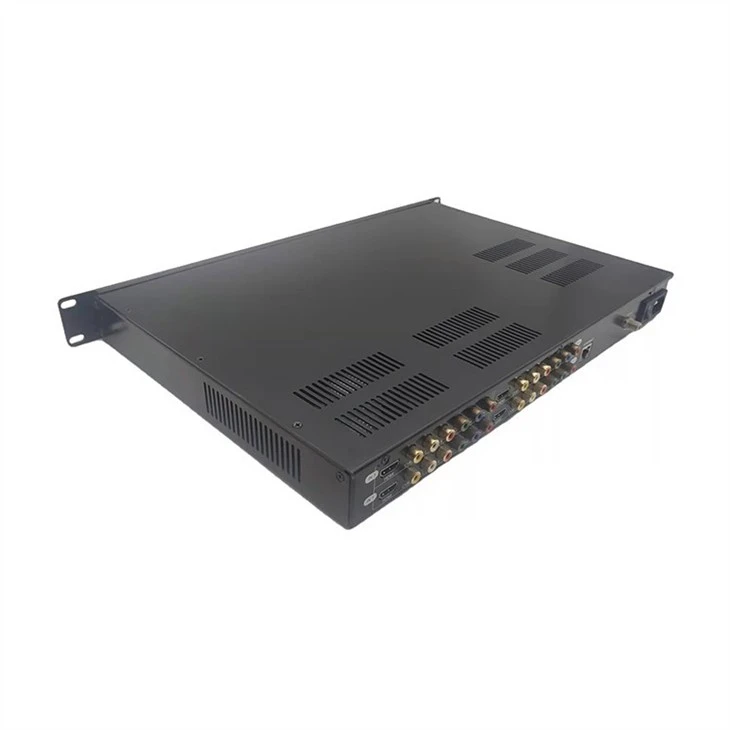

4채널 HDMI-DVB-T 변조기
이 4채널 HDMI To DVB-T 변조기는 미디어 플레이어, 디지털 카메라, PC 및 기타 소스와 같은 소스로부터 암호화되지 않은 HDMI 콘텐츠만 수신하고 전달하도록 설계되었습니다. HDCP 규정 준수를 충족하기 위해 이 기기는 케이블 및 위성 TV 셋톱 박스, DVD 및 블루{4}}레이 플레이어 또는 기타 암호화된 HDMI 콘텐츠 소스와 같은 소스로부터 권리가 보호되는-HDMI 콘텐츠를 수신하고 전달하는 기능을 제한합니다.
HQAM-4HD 디지털 변조기
HQAM-4HD 디지털 변조기는 디지털 및 표준 화질 비디오 및 오디오 신호를 QAM으로 변환하여 단일 동축 라인으로 출력합니다.
표준 기능에는 조정 가능한 RF 출력, 논리 채널 매핑 및 다양한 구성 옵션이 포함됩니다.

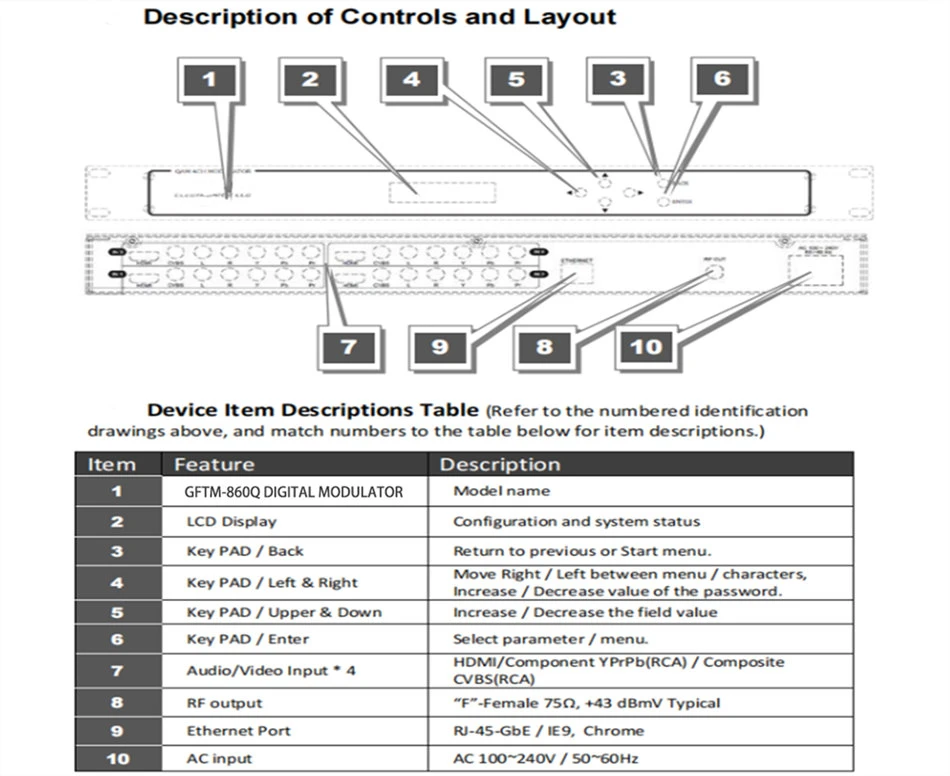

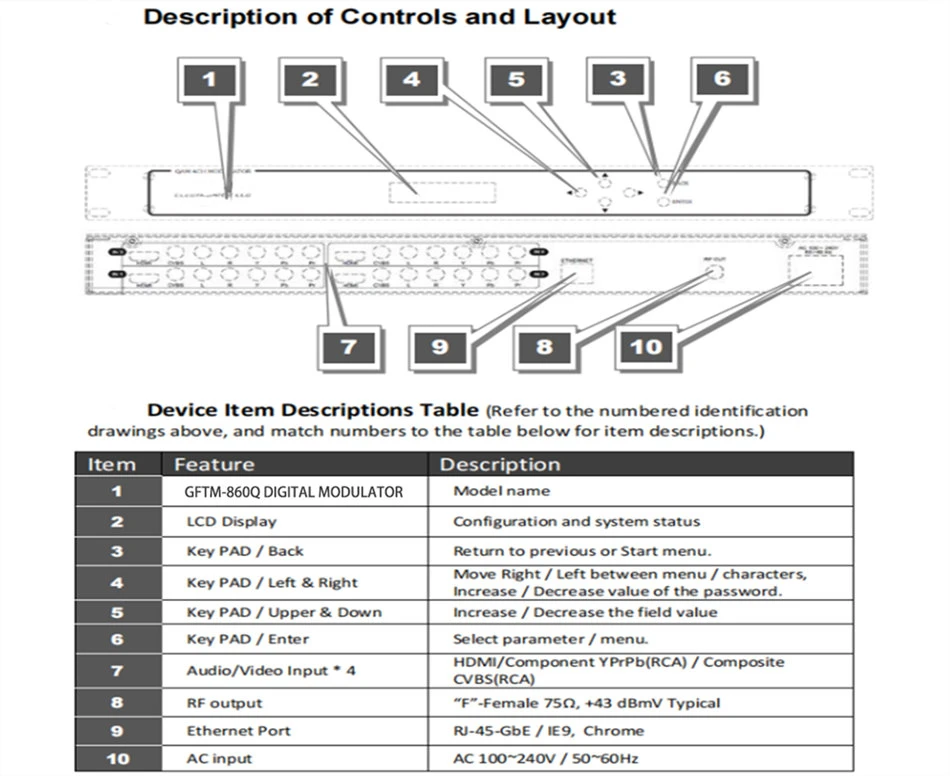

변조기의 관리 기능, 채널 및 RF 설정은 LCD 전면 패널 디스플레이를 통해 또는 표준 브라우저를 통해 온보드 웹 애플리케이션을 통해 관리됩니다.
웹 애플리케이션 관리
웹 관리 개요
HQAM-4HD에는 온보드 관리 콘솔이 포함되어 있습니다. 콘솔은 네트워크 및/또는 이더넷 연결을 통해 Windows PC 컴퓨터나 노트북에서 액세스하는 웹 애플리케이션입니다. 이는 관리 페이지의 단순성과 상태 및 설정에 대한 빠른 액세스를 기반으로 HQAM-4HD를 관리하는 데 선호되는 방법입니다.
원격 관리
HQAM-4HD를 더욱 간편하게 관리할 수 있을 뿐만 아니라 승인된 DHCP 지원 네트워크에서 인터넷을 통해 장치에 원격으로 액세스할 수 있습니다.
로컬 관리 - 직접 이더넷 액세스
네트워크 액세스가 가능하지 않은 설치의 경우 이더넷 케이블을 통해 Windows PC 컴퓨터 또는 노트북에서 웹 애플리케이션에 직접 액세스할 수 있습니다. 섹션 4. 전면 패널 LCD 화면 관리의 지침에 따라 LCD 패널을 통해 장치 IP 옵션을 DHCP에서 고정으로 변경하기만 하면 됩니다.
웹 애플리케이션 관리 화면 탐색
장치의 웹 애플리케이션은 페이지 버튼이 있는 간단한 웹사이트처럼 사용됩니다. 모든 설정은 추가 상태 페이지 홈 화면을 포함하여 단 세 페이지에서 관리됩니다.
FAQ
Q: 디지털 RF 변조기의 목적은 무엇입니까?
답변: 디지털 RF 변조기의 목적은 디지털 TV, 위성 수신기 또는 기타 디지털 소스의 신호와 같은 디지털 신호를 방송 또는 무선 매체를 통한 전송을 위한 RF 신호로 변환하는 것입니다.
Q: 디지털 RF 변조기는 어떻게 작동합니까?
답변: 디지털 RF 변조기는 일반적으로 전송될 디지털 정보로 반송파 신호를 변조하여 작동합니다. 이 변조 프로세스에는 특정 애플리케이션에 따라 AM(진폭 변조), FM(주파수 변조) 또는 PM(위상 변조)과 같은 기술이 포함될 수 있습니다.
Q: 디지털 RF 변조기는 어디에 사용됩니까?
A: 디지털 RF 변조기는 디지털 방송, 위성 통신, 케이블 TV, 무선 통신 시스템 및 디지털 정보를 RF 채널을 통해 전송해야 하는 모든 시나리오를 포함한 다양한 응용 분야에서 일반적으로 사용됩니다.
Q: 디지털 RF 변조의 장점은 무엇입니까?
A: 디지털 RF 변조는 기존 아날로그 변조 기술에 비해 신호 품질 향상, 데이터 전송 용량 증가, 잡음 및 간섭에 대한 저항력 향상 등의 이점을 제공합니다.
Q:디지털 RF 변조기는 여러 채널을 동시에 지원할 수 있습니까?
A: 예, 많은 디지털 RF 변조기는 멀티플렉싱과 같은 기술을 통해 여러 채널을 동시에 지원하도록 설계되었습니다. 이를 통해 사용 가능한 대역폭을 효율적으로 사용하고 여러 디지털 신호를 무선으로 전송할 수 있습니다.
