설명

GQTM-8608Q 모듈은 HDMI 입력에서 DVB-T/C 형식의 신호를 생성할 수 있습니다.

GQTM-8608Q는 H264 인코딩, DVB{3}}T/C 변조 통합 장치로 HDMI 신호를 DVB-T/C RF 출력으로 변환합니다.

GQTM-8608Q 모듈은 변조 DVB-T/C 매개변수를 사용하여 사용 가능한 대역폭에 맞게 압축률을 조정합니다.

명세서

입력
입력 채널	4
입력 커넥터	HDMI
비디오 시스템	480i/p, 576i/p, 720p, 1080i/p
RF 출력
유형	캐리어 2개용 F- 유형 출력 포트 1개, 75Ω
빈도	DVB-T: 177-858MHz, DVB-C: 105~858MHz
출력 레벨	최소 95dBμV
RF 레벨 조정	0 ~ -30dB
감쇠 단계	단계당 1dB
메르	최소 35dB
조정
비디오 해상도	1080p 25/30 최대
비디오 압축	H.264 기준 프로필 Level4.0
비디오 비트 전송률	최대 12Mbps
오디오 압축	MPEG-2/AAC
오디오 비트 전송률	192Kbit/s
편집 가능한 필드	서비스 이름, 공급자 이름, 서비스 ID, LCN, NIT 버전, TS ID, 네트워크 이름, 네트워크 ID, 원래 Net ID, 국가
DVB-T
기준	DVB-T(ETSI EN 300 744)
캐리어(OFDM 모드)	8K
가드 간격	1/32
코드율(FEC)	7/8
별자리	64QAM
대역폭	6MHz, 7MHz, 8MHz, 7~8MHz
DVB-C
기준	DVB-C(ETSI EN 300 429 V1.2.1)
별자리	16,32,64,128,256QAM
기호율	2.0~6.96 M심볼
대역폭	7MHz, 8MHz
관리/통제
구성	상단 커버에 있는 로컬 키 6개
웹 관리	RJ-45 이더넷 포트
일반적인
표시하다	LCD 패널 @ 2 x 16자(전면 패널)
전원공급장치	AC 100~240V 50/60Hz
소비	20 W
언어	영어
치수	19"x12.5"x1.75"
무게	2.8kg

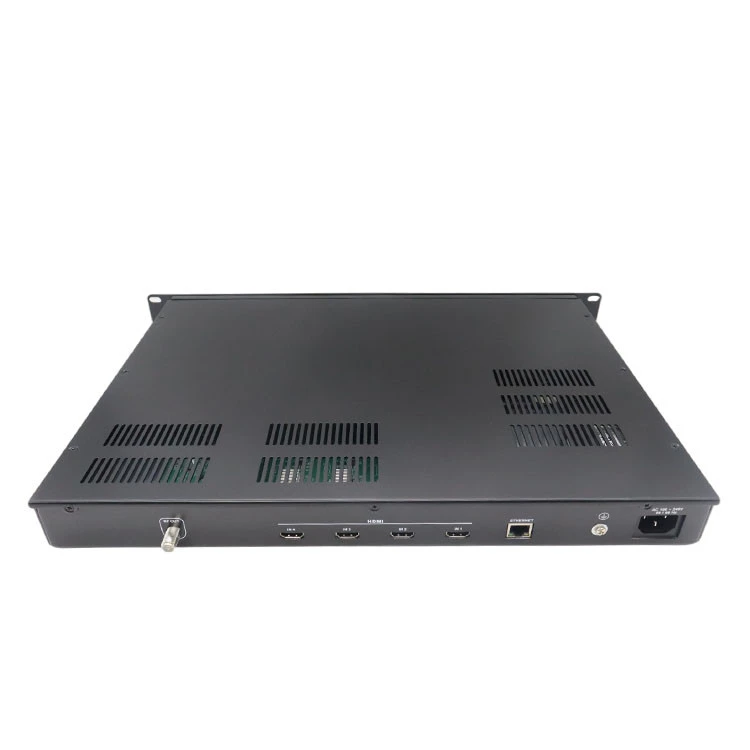

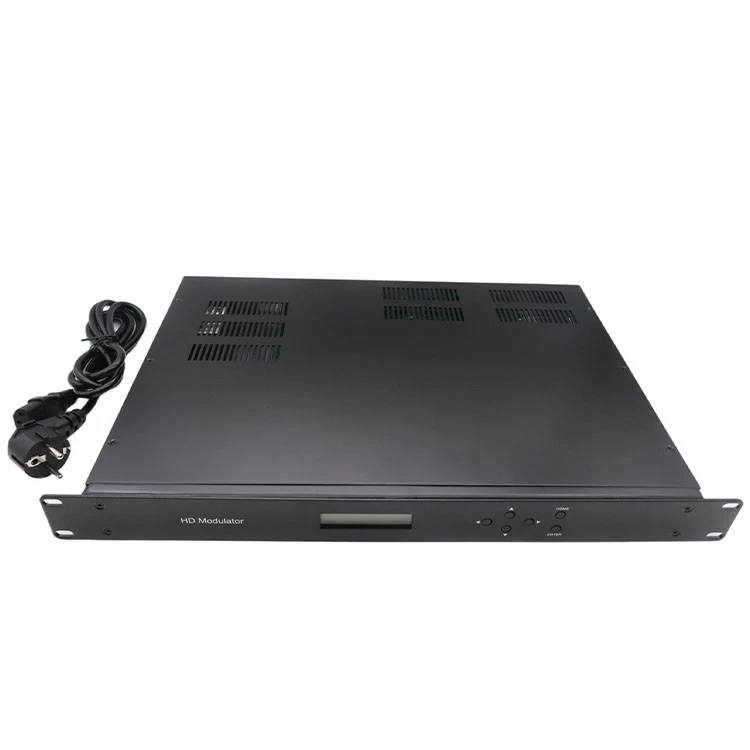

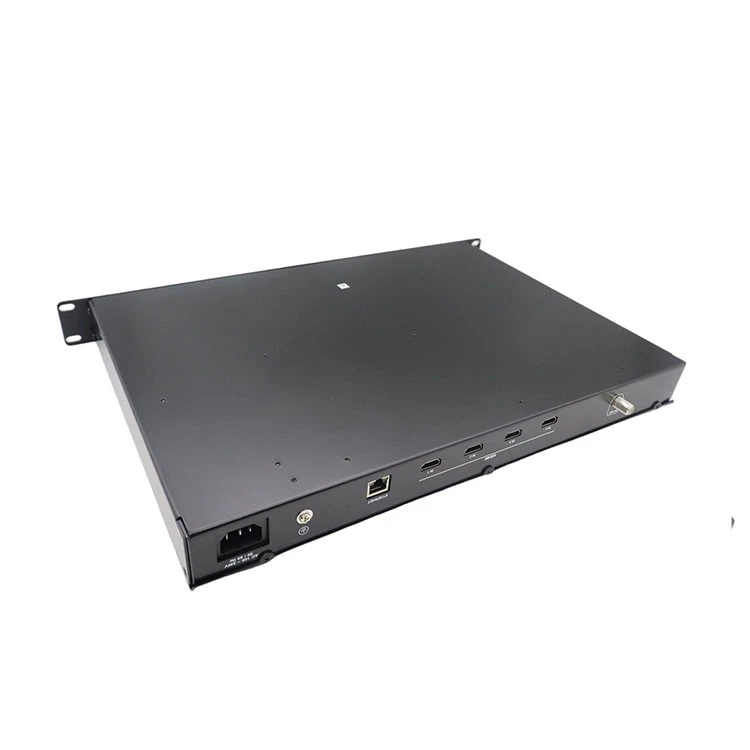

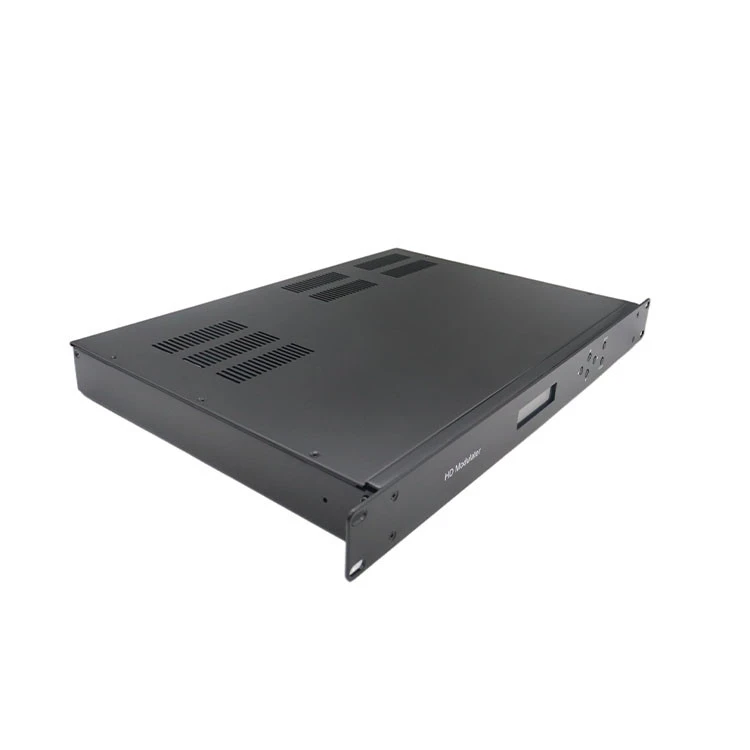

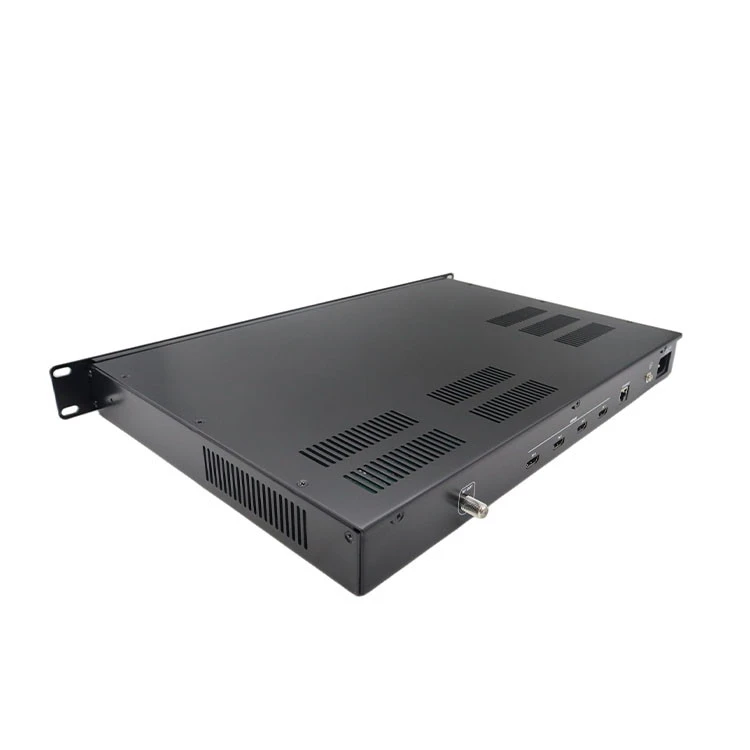

4CH DVB-T/C HD 변조기
