10G 단일-모드 광 모듈 전송 거리에 대한 종합 가이드: 표준 사양, 2km 옵션에 대한 자세한 내용 및 함정을 피하기 위한 선택 팁
최신 네트워크 전송에서 광 모듈은 광섬유를 네트워크 장치에 연결하는 핵심 구성 요소입니다.. 10G 단일-모드 광 모듈은 빠른 전송, 강력한 -간섭 방지 기능, 저손실 등의 장점을 가지며 캠퍼스 네트워크 및 데이터 센터와 같은 시나리오에서 널리 사용됩니다. 전송 거리는 선택을 위한 주요 지표입니다. 많은 전문가들은 표준 거리가 무엇인지, 2km 옵션이 존재하는지, 이를 시나리오에 일치시키는 방법 등 사양을 혼동하는 경우가 많습니다. 이 기사에서는 모든 사람이 선택 실수를 방지하는 데 도움이 되는 핵심 지식을 설명합니다.
I. 10G 단일{2}}모드 광 모듈의 기본 이해
10G 단일{1}}모드 광학 모듈은 주로 SFP+ 패키지를 사용하고 스위치 및 서버와 같은 장치와 호환되며 9/125μm OS2 단일{6}}모드 광섬유와 함께 사용해야 합니다. 단일-모드 광섬유의 코어는 매우 얇아서 단일 광 신호 경로만 허용하므로 다중 모드 광섬유에 비해 손실이 훨씬 적습니다. 이는 킬로미터{10}}수준의 전송 거리를 달성하는 데 핵심입니다.
전송 거리는 광파장, 전송 전력, 수신기 감도, 광섬유 링크 손실 등 네 가지 주요 요소의 영향을 받습니다.{0}}nm와 1550nm가 주류 파장입니다. 산업 사양은 IEEE 국제 표준을 따르며 성능과 비용의 균형을 맞추는 명확한 거리 계층을 형성합니다.
II. 주류 표준 전송 거리 사양10G 단일-모드 광 모듈
시중에서 판매되는 10G 단일{1}}모드 광 모듈의 주요 거리는 IEEE 802.3ae 표준을 따릅니다. 4가지 주요 사양(10km, 20km, 40km, 80km)은 모든 일반적인 시나리오를 포괄합니다. 그 특징은 다음과 같습니다.
10km 사양(10GBASE-LR): 가장 일반적이고 비용이 효율적인-옵션
가격 대비 성능이 가장 뛰어나 가장 널리 사용되는 표준 사양입니다. 전송 거리가 10km이고 1310nm 파장을 사용하며 캠퍼스 건물 상호 연결 및 데이터 센터의 단거리-~-중거리 케이블링에 적합합니다. 강력한 호환성과 성숙한 공급망을 제공하므로 대부분의 기업이 가장 먼저 선택하고 단거리 사양의 기준이 됩니다.-

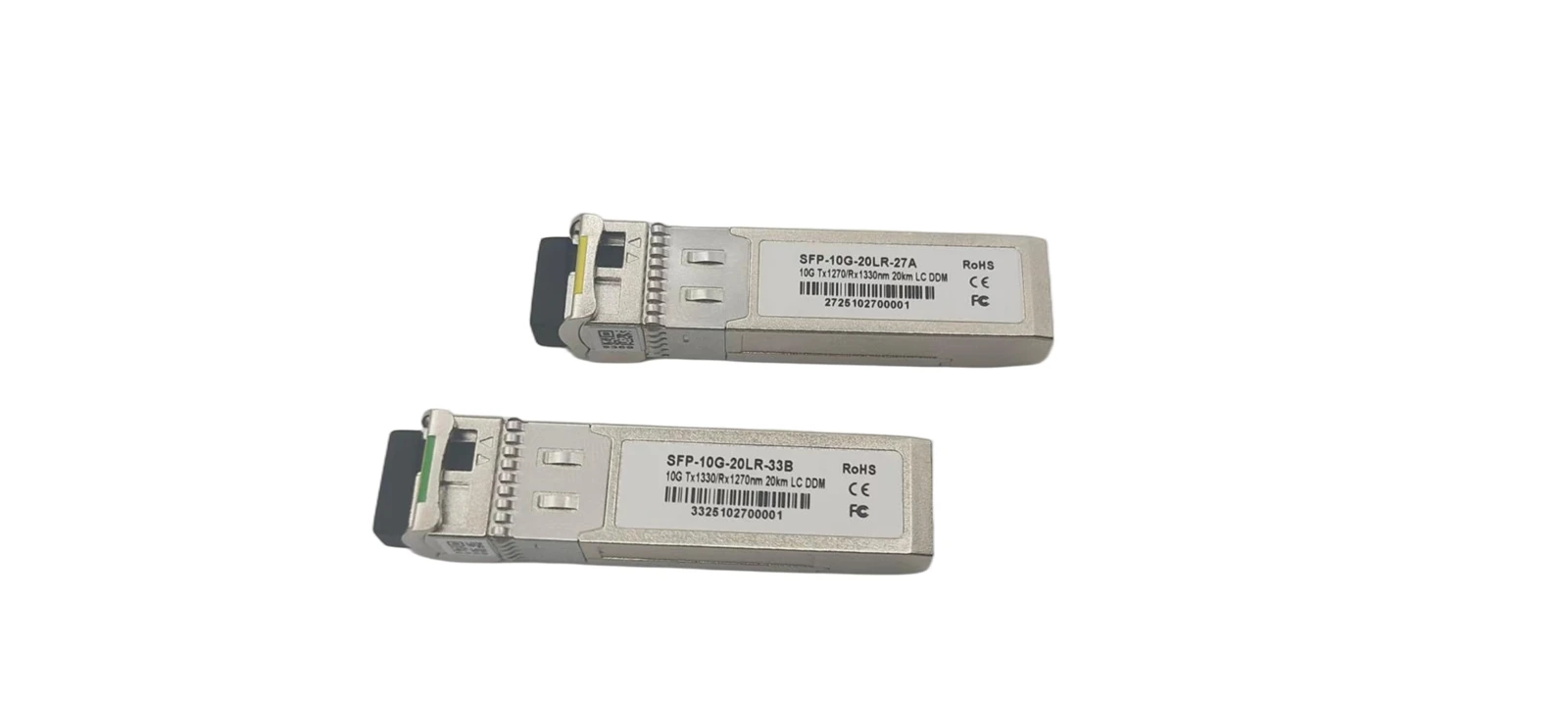

20km 사양: 향상된 중거리-거리 전환 옵션
이는 IEEE 기본 표준이 아니라 10GBASE-LR의 향상된 버전입니다. 또한 1310nm 파장을 사용해 전력을 최적화해 거리를 20km까지 늘린다. 10km에서 40km 사이의 간격을 메워 메트로 네트워크 액세스 레이어와 캠퍼스 간-연결에 적합합니다. 10km 모듈과 상호 운용이 가능해 높은 유연성을 제공합니다.
40km 사양(10GBASE-ER): 주요 장거리-거리 주력 제품
전송 거리가 40km인 표준 장거리-사양입니다. 1550nm 파장(손실이 낮음)을 사용하므로 메트로 네트워크 백본 레이어 및 교차 지역 상호 연결에 적합합니다.- 일반적으로 추가 광 증폭 장비가 필요하지 않고 모듈 비용이 80km 미만이며 장거리 전송을 위한 기본 선택입니다-.
80km 사양(10GBASE-ZR): 최대 표준 장거리-옵션
이는 10G 단일-모드에 대한 최장 거리 표준 사양으로, 80km 전송을 제공합니다. 1550nm 파장을 사용하며 하드웨어 요구 사항이 매우 높습니다. 이는 도시 간 연결이나 원격 기지국 백홀과 같은 특수한 시나리오에 적합합니다.- 비용이 많이 들고 전력 소모도 상당하므로 일상적인 시나리오에서는 불필요하게 선택해서는 안 됩니다.
III. 종종-간과되는 2km 사양: 비용-짧은 단일{4}}모드 링크를 위한 효과적인 선택
많은 사람들이 10G 단일-모드에 2km 옵션이 있는지 궁금해합니다. 대답은 '예'입니다. 이는 IEEE 802.3ae 기본 표준의 일부는 아니지만 IEEE 802.3aq 표준 내의 10GBASE-LRL 사양을 기반으로 합니다. 이는 일반적으로 단거리 시나리오를 위한 높은-가치 옵션인 10G SFP+ 2km 단일-모드 모듈이라고 합니다.
이 모듈은 일반적으로 1310nm 파장을 사용하며 주로 LC 이중 인터페이스를 갖추고 있습니다. 10km LR 모듈에 비해 전송 전력이 낮고 감도 요구 사항이 완화되어 비용이 10%-30% 절감됩니다. 이는 단일 모드의 -간섭 방지 이점을{10} 유지하여 300m(다중 모드)와 10km(단일 모드) 사이의 거리 격차를 메웁니다.
애플리케이션 시나리오에는 -데이터 센터의 크로스 랙 케이블 연결과 단거리-캠퍼스 상호 연결이 포함됩니다. 다중 모드 모듈에 비해 더 멀리 전송하고 간섭 저항이 더 강합니다. 10km 모듈에 비해 비용과 전력 소모가 적습니다. 호환되는 2km 모듈은 10km 모듈과 상호 운용될 수 있습니다. 구매할 때 호환성을 보장하려면 10GBASE{10}}LRL 라벨이 붙은 제품을 우선적으로 선택하세요.
IV. 10G 단일-모드 광 모듈 선택 시 주요 고려 사항
선택은 시나리오, 비용, 호환성을 종합적으로 고려해야 합니다. 다음 5가지 핵심 사항에 주의하세요.
필요에 따라 거리를 선택하고 "길수록 좋다"는 말은 피하세요.
맹목적으로 장거리-거리 모듈을 선택하면 비용이 증가하고 잠재적으로 신호 과부하가 발생할 수 있습니다. 거리를 정확하게 측정하고 링크 손실에 대해 10%-20%의 여유를 확보하십시오. 2km 미만의 거리에는 2km LRL, 10km 미만의 경우 10km LR, 20~40km의 경우 40km ER을 선택하고, 40km를 초과하는 거리에는 80km ZR만 고려하세요.
비호환성을 방지하려면 섬유 유형을 일치시키세요.
OS2 단일-모드 광섬유와 함께 사용해야 합니다. 다중 모드 광섬유와의 혼합은 엄격히 피하십시오. 이렇게 하면 전송 오류가 발생할 수 있습니다. 배포 중에는 표준 케이블 연결 방식을 따르고 광섬유 굴곡과 커넥터를 최소화하여 링크 손실을 줄이십시오.
표준 준수에 주의하세요
주류 사양의 경우 IEEE 표준을 준수하는 제품을 우선시하여 주요 장비 브랜드와의 호환성을 보장합니다. 향후 유지 관리 문제를 줄이려면 비표준-, 오프-브랜드 모듈을 피하세요.
비용 및 성능 측정
300m 이하: 10G SR 다중 모드 모듈에 우선 순위를 둡니다(저렴한 비용).
300m-2km(간섭 문제 있음): 2km LRL을 선택합니다.
10km 이내: 10km LR을 선택합니다.
장거리: 필요에 따라 40km ER 또는 80km ZR을 선택합니다.
산업 시나리오: 확장된 온도 모델을 선택합니다.
실내 시나리오: 상업용 등급을 선택합니다.
적절한 광 파워 매칭 보장
서로 다른 사양의 모듈을 상호 연결할 경우에는 광전력을 미리 확인하시기 바랍니다. 전력이 너무 높으면 감쇠기를 추가하여 수신 전력이 수신기의 감도 범위 내에 있도록 하여 무손실 패킷 전송을 보장합니다.
V. 결론: 적합성이 핵심입니다
4가지 주요 사양10G 단일-모드 광 모듈– 10km, 20km, 40km, 80km – 대부분의 시나리오를 포괄하며 2km LRL이 단거리 간격을-채웁니다. 선택의 핵심 원칙은 시나리오 일치, 거리 조정, 비용 균형입니다. 올바른 모듈을 선택하고 네트워크 안정성을 보장하며 비용을 제어하려면 "거리가 멀수록 좋다"는 오해를 거부하는 것이 중요합니다.
