RF 신호-광섬유 전송의 핵심: 아날로그 신호-광섬유 변환 원리에 대한 완전한 설명
RF(무선 주파수) 신호 전송 시나리오에서 장거리 전송 후 심각한 신호 감쇠, 전자기 간섭으로 인한 신호 왜곡, 부피가 크고 비용이 많이 드는 케이블 배선 등의 문제로 자주 고민하시나요? 통신 기지국, 전파 천문학 장비, 산업 제어, 라디오 및 TV 시스템 등 RF 신호의 안정적인 전송은 핵심 요구 사항이며{1}}RF 신호에서 광섬유 전송 기술로의 전송 기술은 이러한 문제점을 해결하는 열쇠입니다. 오늘 우리는 핵심 논리, 즉 아날로그 RF 신호가 광섬유 신호로 변환되어 간섭-없이 장거리-고충실도 전송을 달성하는 방법을 널리 분석할 것입니다.
첫째, 핵심 전제를 명확히 할 필요가 있습니다. 광섬유 전송은 광 신호를 전달하는 반면 RF 신호는 아날로그 전기 신호이며 두 신호는 직접적으로 호환되지 않습니다. 따라서 아날로그 신호에서 광섬유로의 변환의 본질은 "아날로그 전기 신호 → 광 신호 → 아날로그 전기 신호"라는 두 가지 변환을 완료한 다음 광섬유의 낮은-손실 및 안티{2}}간섭 특성-을 통해 효율적인 신호 전송을 실현하는 것입니다. 이는 광섬유 제품에 대한 RF 신호의 핵심 작동 논리이기도 합니다. 전체 프로세스는 주로 5개의 주요 단계로 나누어지며, 각 단계는 신호 전송 품질을 결정합니다. 실제 제품의 디자인과 결합하여 자세하게 설명드리겠습니다.
1단계: 아날로그 RF 신호 전처리 - 간섭 제거 및 신호 품질 최적화
원래의 아날로그 RF 신호(예: 기지국의 무선 주파수 신호 및 레이더의 감지 신호)는 종종 잡음 및 간섭과 혼합됩니다. 직접 변환은 광 신호의 왜곡을 초래하고 전송 효과에 영향을 미칩니다. 따라서 변환 링크에 들어가기 전에 당사 제품은 먼저 아날로그 RF 신호를 전처리합니다. 이는 전송 충실도를 보장하는 기초이기도 합니다.
전처리에는 주로 두 가지 핵심 작업이 포함됩니다. 첫째, 신호 증폭은 약한 신호로 인한 변환 실패를 방지하기 위해 고정밀 증폭기를 통해 약한 RF 신호를 변환에 적합한 강도로 증폭합니다.- 둘째, 전문 필터링 모듈을 사용하여 관련 없는 소음 및 간섭 신호를 필터링하고 순수하고 효과적인 RF 신호를 유지하는 필터링 및 정화입니다. 당사 제품은 5MHz~6GHz의 RF 신호 주파수 대역에 정확하게 적응할 수 있는 맞춤형 필터링 기술을 채택하여 전처리된 신호의 순도를 보장하고 후속 변환을 준비합니다.
2단계: 전기-광학 변환(E/O) -아날로그 전기 신호를 광학 신호로 "변환"
이는 전체 전환 과정의 핵심 단계이자 당사 제품의 기술적 핵심입니다. 간단히 말하면, 전처리된 아날로그 RF 전기 신호를 전기{1}}전기광 변환 장치-를 통해 광섬유로 전송할 수 있는 광신호로 변환하는 것입니다. 이는 전기 신호에 "빛의 코팅"을 씌우는 것과 동일하며, 광섬유의 장점을 활용하여 장거리 전송이 가능하도록 합니다.-

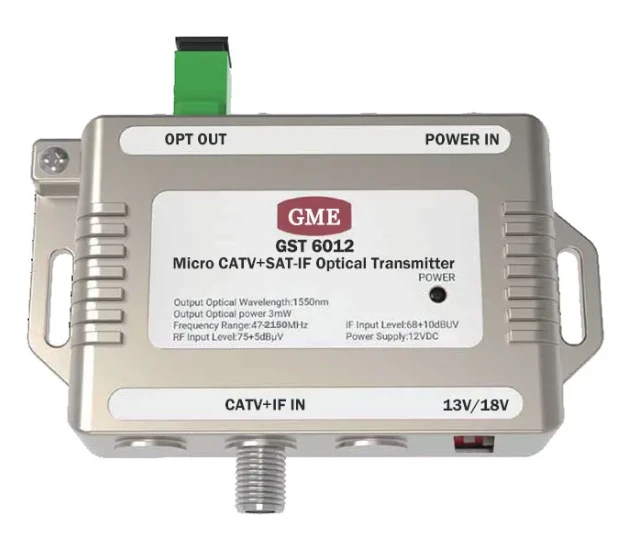

당사 제품은 고-선형성 DFB 레이저 다이오드를 핵심 전자광 변환 장치로 사용하며 작동 원리는 "강도 변조(IM)" 기술을 기반으로 합니다. 레이저의 구동 전류는 전기 신호에 의해 직접 변조되므로 출력 광전력의 강도는 아날로그 RF 신호의 진폭과 동시에 변경됩니다.{2}}빛의 밝기 변화를 사용하여 소리의 높이를 시뮬레이션하는 것과 마찬가지로 빛의 강도 변화는 변화 법칙에 완전히 일치합니다. 원래의 RF 신호를 "전기 신호 → 광 신호"의 정확한 매핑을 실현합니다. 이 변조 방법의 장점은 빠른 응답 속도와 작은 신호 왜곡으로, 아날로그 RF 신호의 원래 특성을 최대한 유지할 수 있으며, 특히 전파 천문학 및 위성 통신과 같이 신호 충실도에 대한 요구 사항이 높은 시나리오에 적합합니다.
동시에 당사 제품에는 -주위 온도 변화가 레이저에 미치는 영향을 효과적으로 상쇄할 수 있는 온도 보상 기능이 내장되어 있어 광 신호의 안정성을 보장합니다. -40도에서 +70도까지의 극한 환경에서도 안정적으로 전기광 변환을 완료할 수 있습니다.
3단계: 광섬유 전송 - 간섭-무료, 낮은-손실 "신호 채널"
전기광학 변환 후 광신호는 광섬유 코어에 결합되어 장거리 전송을 시작합니다.- 이 단계의 장점은 전통적인 케이블 전송과 다른 광섬유 전송의 핵심입니다. 광섬유는 빛의 전반사 원리를 사용하여 광 신호가 광섬유 코어 내부로 전파되도록 제한합니다. 광섬유 코어의 굴절률은 클래딩의 굴절률보다 약간 높기 때문에 광 신호가 누출되지 않고 효율적인 전송을 실현합니다.
기존 동축 케이블과 비교하여 광섬유 전송에는 대체할 수 없는 세 가지 장점이 있습니다. 이는 당사 제품이 고객의 문제점을 해결하는 핵심이기도 합니다. 첫째, 낮은 손실입니다. 1550nm 대역에서 광섬유의 전송 손실은 약 0.2dB/km에 불과하며, 이는 종종 수 dB/m인 동축 케이블의 손실보다 훨씬 낮습니다. 수십 또는 수백 킬로미터 동안 전송되더라도 신호는 크게 감쇠되지 않습니다. 둘째, 강력한 -간섭 방지입니다. 광섬유는 전자기 간섭(EMI) 및 무선 주파수 간섭에 완전히 영향을 받지 않는 유전체 재료로, 특히 산업 및 군사와 같은 가혹한 간섭 환경에 적합합니다. 셋째, 가볍다. 단일 광섬유의 직경은 125미크론에 불과해 동축 케이블보다 훨씬 가벼워 배선의 어려움과 비용이 크게 줄어듭니다.
당사의 제품은 SM28 단일{1}}모드 광섬유와 호환되며 단일 광섬유를 통해 다중-채널 RF 신호 전송을 실현할 수 있는 WDM(파장 분할 다중화) 기술을 지원하여 전송 효율성을 더욱 향상시키고 배선 비용을 절감하며 다중 시나리오 애플리케이션 요구 사항에 적응할 수 있습니다.-
4단계: 광전 변환(O/E) - 광 신호를 아날로그 전기 신호로 "복원"
광 신호가 수신단에 도달하면 광전 변환을 통해 원래의 아날로그 RF 전기 신호로 다시 변환해야 단말 장비(예: 기지국, 레이더, 디스플레이)에서 인식하고 사용할 수 있습니다. 이 단계는 전기광학 변환의 역과정으로, 복원 품질을 보장하기 위해 고정밀 장치가-필요합니다.

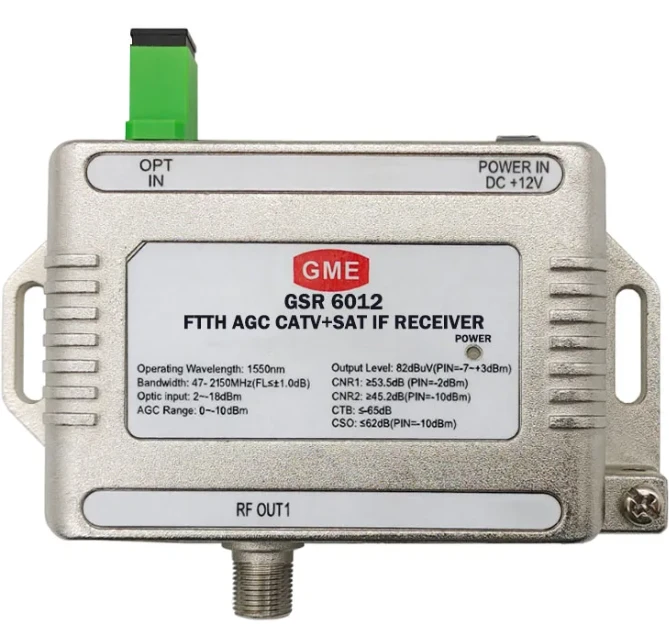

당사 제품은 핵심 변환 장치로 고감도 광검출기(PIN 광다이오드 또는 애벌랜치 광다이오드 APD)를 사용합니다.{0}} 그 기능은 광신호의 강도 변화를 해당 전기 신호(광생성 전류)로 변환하는 것입니다.-광전력이 강할수록 생성된 전류가 더 커지며 이는 송신단의 신호 변화 법칙과 완전히 일치합니다. 변환된 전기 신호는 저{4}}잡음 증폭기에 의해 더욱 증폭되어 신호 강도가 단말 장비의 요구 사항을 충족하는지 확인하는 동시에 잡음 간섭을 억제하여 복원된 신호의 왜곡을 방지합니다.
5단계: 신호 포스트-처리 - 정확한 복원을 터미널 요구 사항에 맞게 조정
광전 변환 후 아날로그 RF 전기 신호는 실제로 사용되기 전에 최종 후처리 단계를 거쳐야 합니다.{0}} 후-처리에는 주로 신호 형성 및 게인 교정이 포함됩니다. 형성 모듈은 신호 전송 중에 발생할 수 있는 사소한 왜곡을 수정하여 신호 파형이 원래 신호와 완전히 일치하도록 합니다. 이득 교정 모듈은 신호 강도가 과도하거나 부족하여 발생하는 장비 오작동을 방지하기 위해 단말 장비에 적합한 범위에 맞게 신호 이득을 조정합니다.
당사 제품은 수동 개입 없이 전송 거리와 신호 강도에 따라 이득 매개변수를 자동으로 조정할 수 있는 AGC(자동 이득 제어)를 지원하므로 사용 편의성이 크게 향상되고 신호의 장기적인 안정성과 일관성이-보장됩니다.
광섬유 제품에 대한 RF 신호를 선택하는 이유는 무엇입니까?
아날로그 신호를 광섬유로 변환하는 원리를 이해하면 변환 프로세스의 각 단계가 고정밀-장치와 최적화된 설계-에 의존한다는 것을 어렵지 않게 알 수 있으며, 이것이 우리 제품의 핵심 경쟁력입니다. 요약하자면, 우리의 장점은 세 가지 측면에 반영됩니다.
높은-충실도 전송: 정밀한 필터링 및 이득 제어와 결합된 높은-선형성의 레이저 및 광검출기를 채택하여 스퓨리어스 없는-다이내믹 레인지가 100dBm/H2/3에 도달할 수 있어 아날로그 RF 신호의 원래 특성을 최대한 유지하고 왜곡을 방지합니다.
안정성 및 신뢰성: 내장된-온도 보상 및 자동 게인 제어 기능은 넓은 온도 범위와 복잡한 환경에 적응하며, 중계기 없이 최대 20km의 장거리 전송을 지원하고 손실은 0.4dB/km 미만이며 산업, 통신, 군사 등 다양한 시나리오의 가혹한 요구 사항을 충족합니다.
유연한 적응성: 5MHz~6GHz의 주파수 범위를 포괄하고 단일{2}}모드 광섬유 및 WDM 기술을 지원하며 고객 요구에 따라 맞춤형 솔루션을 제공하고 5G 기지국, 전파 망원경, 라디오 및 TV, 레이더와 같은 다양한 애플리케이션 시나리오에 적응합니다.
장거리에 대한 RF 신호 전송 감쇠 문제를 해결해야 하거나 전자기 간섭 문제를 제거해야 하는 경우 아날로그 신호-광섬유 기술이 최적의 솔루션이며-당사의 RF 신호-광섬유 제품은 이 원리를 구현하는 성숙한 솔루션으로 효율적이고 안정적이며 저렴한-신호 전송을 달성하는 데 도움이 됩니다.
귀하의 프로젝트가 RF 신호 전송 문제에 직면하고 있고 당사 제품이 귀하의 특정 요구 사항에 어떻게 적응할 수 있는지 알고 싶다면 당사에 문의하여 자세한 기술 솔루션 및 제품 매개변수를 얻고 전문 기술을 사용하여 귀하의 신호 전송을 안내해 주십시오.
