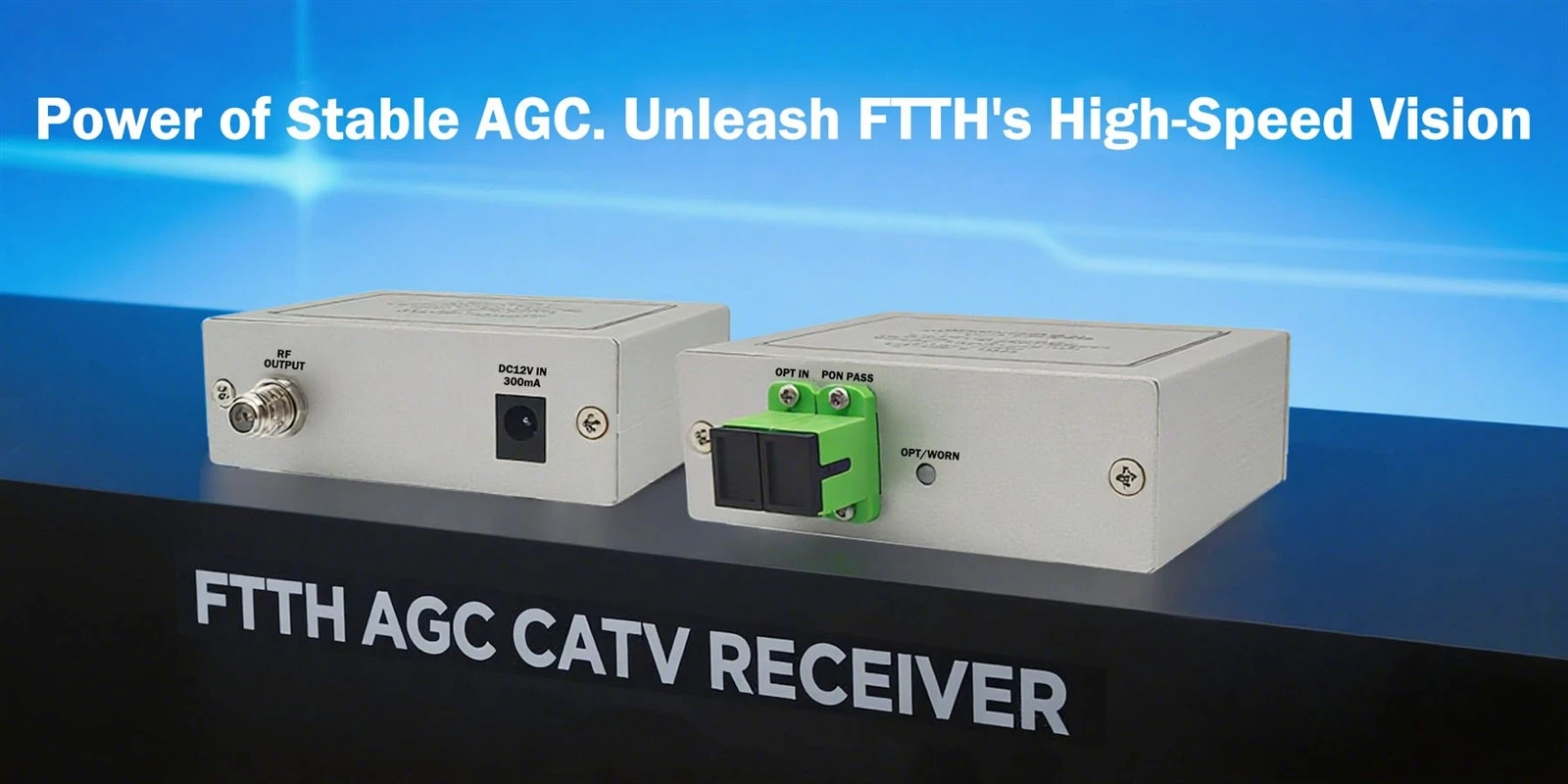

FTTH AGC CATV 수신기는 홈(FTTH) 네트워크에 대한 최신 Fiber-에서--'광 신호 변환기'와 '신호 안정기'의 이중 역할을 수행하는 핵심 단말 장치입니다. 핵심 임무는 단일 광섬유를 통해 전송되는 고속-고속 인터넷 데이터와 고품질 방송 TV 신호를 전달하는 복합 광파-와 고품질 방송 TV 신호를{7}}가정 내 표준 장비에서 직접 사용할 수 있는 전기 신호로 효율적이고 안정적으로 분리하고 변환하는 것입니다. 다음은 기술적 세부사항, 작동 메커니즘 및 중요성에 대한 포괄적이고 심층적인 설명입니다.
I. 핵심 기능 및 포지셔닝
일반적인 트리플{0}}플레이 FTTH 네트워크에서는 단일 드롭 광섬유가 동시에 전송해야 합니다.
다운스트림 데이터 신호:일반적으로 인터넷 접속, VoIP 등에 1490nm 파장을 사용합니다.
업스트림 데이터 신호:일반적으로 사용자 업로드 데이터에는 1310nm 파장을 사용합니다.
다운스트림 CATV 비디오 신호:일반적으로 아날로그 및 디지털 방송 TV 프로그램을 전송하기 위해 1550nm 파장을 사용합니다.
그만큼FTTH AGC CATV 수신기특히 1550nm 파장 CATV 비디오 신호 처리를 담당합니다. 광섬유에서 이 광 신호를 정확하게 추출하여 무선 주파수(RF) 전기 신호로 변환한 후 동축 케이블을 통해 TV나 셋톱박스로 출력합니다.- 내장된-자동 게인 제어(AGC)사용자 경험을 보장하는 것이 핵심입니다. 광섬유 선 거리, 굽힘 또는 주변 온도 변화와 같은 요인으로 인해 발생하는 광 입력 전력의 변동을 자동으로 보상하여 TV로 출력되는 RF 신호 레벨이 일정하게 유지되도록 보장합니다. 이는 눈, 모자이크 패턴 또는 중단과 같은 영상 문제를 방지합니다.
II. -주요 구성요소 및 기술에 대한 심층 분석
1. 광학 프런트엔드-엔드 및 WDM 필터
정밀 필터링:이 기기에는 고성능-WDM(파장 분할 다중화) 필터가 통합되어 있습니다. 통과 대역 특성은 1550nm 파장에 고도로 최적화되어 있어 매우 낮은 삽입 손실과 누화로 혼합된 1310/1490/1550nm 광 신호에서 1550nm CATV 광 신호를 정밀하게 분리할 수 있습니다. 또한 데이터 채널 광 신호가 손실 없이(처리를 위해 후속 ONU/광 모뎀으로) 통과하도록 보장합니다.
광검출기(PIN 또는 APD):이것이 수신자의 "눈"입니다. 분리된 1550nm 광신호를 약한 전기신호로 변환합니다. 장거리-고전력 입력 시나리오의 경우 내부 이득과 감도가 더 높은 APD(Avalanche Photodiode)를 사용할 수 있습니다.
2. AGC(Automatic Gain Control) 시스템의 정밀한 작동
AGC 시스템은 전체 기기의 '지능형 심장'으로서 연속적인 폐쇄 루프 피드백으로 작동합니다.-
신호 감지:시스템은 광전 변환 및 초기 증폭 후 RF 신호 레벨을 지속적으로 모니터링합니다.
비교 및 오류 생성:감지된 신호 레벨을 미리 설정된 이상적인 기준 레벨과 비교하여 오류 값을 계산합니다.
동적 이득 조정:이 오류 신호는 VGA(가변 이득 증폭기)를 구동하거나 광검출기의 바이어스 전압을 제어합니다. 입력 광전력이 감소하면(예: -8dBm) AGC는 이득 증가를 명령합니다. 입력 광전력이 증가하면(예: +2dBm) 이에 따라 이득이 감소합니다.
안정적인 출력:이러한 동적 조정을 통해 지정된 넓은 범위(예: +2dBm ~ -8dBm) 내에서 입력 광 전력이 어떻게 변하는지에 관계없이 최종 출력 RF 신호 레벨(예: 공칭 65dBμV)을 일반적으로 ±1dB의 오류 내에서 높은 안정성으로 유지할 수 있습니다. 이는 신호 변동으로 인한 화질 문제를 완전히 제거합니다.
3. RF 처리 및 출력 모듈
다단계 증폭 및 균등화:-메인 AGC에 의해 제어된 후 신호는 후속 RF 증폭 체인으로 들어가 충분한 출력 구동 기능을 달성합니다. 고급 모델에는 다음이 포함될 수도 있습니다.자동 경사 제어(ASC)이는 서로 다른 주파수의 RF 부반송파에 대한 광섬유의 차동 응답을 자동으로 보상하여 전체 TV 주파수 대역폭(예: 47-1000MHz 이상)에 걸쳐 평탄성을 보장할 수 있습니다.
출력 포트 및 절연:일반적으로 여러 출력 간의 간섭을 최소화하기 위해 높은 절연성을 갖춘 1~4개의 RF 출력 포트(예: F- 유형 커넥터)를 제공합니다. 포트는 낙뢰 서지 및 정전기 방전(ESD)에 대한 우수한 보호 기능을 갖추고 있습니다.
4. 구조 설계 및 환경 적응성
견고한 인클로저:일반적으로 다이캐스트 알루미늄 합금 하우징을 사용하여 열 방출(내부 앰프에서 효율적으로 열을 끌어옴), 전자파 차폐(EMI)(외부 간섭 및 내부 신호 누출 방지), 기계적 보호라는 세 가지 기능을 제공합니다.
모든-날씨 보호:실외 또는 실내/실외 모델은 높은 수준의 방수 및 방진 기능(예: IP65 등급)을 갖추고 있어 혹한, 고온, 다습 등의 열악한 환경을 견딜 수 있어 장기적으로-신뢰할 수 있는 작동을 보장합니다.
유연한 설치:컴팩트한 디자인은 벽-장착, 기둥-장착 또는 데스크탑 배치를 지원하여 집 안의 다양한 설치 지점(예: TV 캐비닛 옆 정보 상자)에 적합합니다.
III. FTTH 네트워크의 최종-작업 흐름-
신호 주입:운영자 헤드엔드의 1550nm 파장 CATV 광 신호는 외부 WDM 결합기 또는 광 증폭기에서 중앙 사무실 OLT의 1490/1310nm 데이터 광 신호와 결합됩니다. 결합된 신호는 백본 및 분배 네트워크 광섬유를 통해 가입자의 구내로 전송됩니다.
신호 분리:드롭 파이버는 먼저 광 분배기(있는 경우)에 연결한 다음 고객 구내 장비 영역에 연결합니다. 여기서 입력포트는FTTH AGC CATV 수신기혼합된 광신호를 수신합니다. 내부 WDM 필터는 먼저 1550nm CATV 광 신호를 "제거"하여 CATV 수신기 경로로 보냅니다. 나머지 1310/1490nm 광 신호는 인터넷 및 음성 서비스 처리를 위해 별도의 피그테일을 통해 ONU(광 네트워크 장치)로 출력됩니다.
광전 변환 및 안정화:벗겨진 1550nm 광 신호는 광검출기에 의해 RF 전기 신호로 변환됩니다. AGC 회로는 실시간으로 작동하므로{2}}날씨 변화나 네트워크 미세 조정으로 인해 광전력이 약간 변동하더라도 변환된 RF 신호 강도는 일정하게 유지됩니다.
신호 분포:안정화되고 증폭된 고품질{0}}RF 신호는 동축 케이블을 통해 집 안의 다양한 TV 또는 셋톱박스로 배포되므로 사용자는 선명하고 깜박임이 없는{2}}라이브 TV 프로그램을 시청할 수 있습니다.
IV. 핵심 장점 및 가치 요약
궁극적으로 안정적인 사용자 경험:AGC 기술은 눈에 보이지 않는 수호자 역할을 하여 사용자가 감지할 수 없는 신호 변동을 완벽하게 제거하여 일관되게 선명한 영상을 제공합니다.
높은 대역폭 및 향후 호환성:최대 1GHz 또는 1.2GHz의 RF 대역폭을 지원하여 4K/8K Ultra HD TV, 더 많은 대화형 채널 및 향후 서비스 업그레이드를 위한 충분한 공간을 확보합니다.
단순화된 네트워크 및 비용 절감:단일 광섬유를 통해 모든 서비스를 전송하면 운영자의 케이블링 복잡성과 운영 비용이 크게 줄어듭니다. 사용자의 경우 장치의 높은 통합으로 인해 공간이 절약되고 설치가 단순화됩니다.
뛰어난 신뢰성과 내구성:산업용-등급 설계와 완전 밀봉 구조는 매우 긴 MTBF(평균 무고장 시간)로 연중무휴 중단 없이 안정적인 작동을 보장하여 수명 주기 동안 총 소유 비용을 낮춥니다.
플러그 앤 플레이-및{1}}편리한 유지 관리:출력 레벨이 자동으로 안정화되므로 장치에는 일반적으로 복잡한 필드 구성이 필요하지 않습니다. 네트워크 모니터링 시스템은 반송파 또는 기타 수단을 통해 상태를 원격으로 모니터링하여 오류 경고 및 위치 파악을 용이하게 할 수 있습니다.
그만큼FTTH AGC CATV 수신기단순한 "광---전기" 변환기 그 이상입니다. 이는 고급 광학 필터링, 정밀 광전 변환, 지능형 폐쇄{3}}루프 제어 및 견고한 산업 디자인을 통합한 복잡한 하위 시스템입니다. 이는 Fiber의 "마지막 100미터"에서-가정까지-고품질 비디오 서비스를 원활하게 전달하고 수백만 가구가 안정적이고 명확하며 풍부한 방송 TV 서비스를 즐길 수 있도록 보장하는 중요한 링크입니다. 현대의 전체 광 액세스 네트워크에 없어서는 안될 지능형 단말 장치입니다.
