그만큼SAT-IF 광 송신기위성 중간 주파수 신호의 광섬유 전송을 위해 특별히 설계된 전문 장비입니다. 위성 안테나에서 수신한-고주파 신호(950-2600MHz)를 광신호로 변환하여 단일-모드 광섬유를 통해 고품질의 장거리-전송을 가능하게 합니다. 이러한 유형의 장비는 현대 통신 네트워크에서 중요한 역할을 합니다. 특히 트리플{9}} 플레이 서비스와 FTTH의 광범위한 채택으로 탁월한 성능으로 유명한 SAT-IF 광 송신기는 CATV 및 위성 통신과 같은 분야에서 없어서는 안될 전송 솔루션이 되었습니다.
성능상의 이점
탁월한-주파수 대역폭 성능
SAT-IF 광 송신기는 매우 넓은 주파수 범위를 지원합니다. 일반적인 모델은 45-1000MHz 및 950-2150MHz 및 45~2400MHz와 같은 여러 대역을 포괄하며 일부 고급 제품은 최대 50~3000MHz의 광대역 작동도 지원합니다. 이러한 광대역 특성을 통해 CATV 방송 신호와 SAT-IF 위성 신호를 동시에 전송할 수 있어 여러 서비스의 동시 전송 요구를 충족할 수 있습니다.
뛰어난 선형성 및 전송 메트릭
DFB 동축 소형 패키지 레이저와 고-선형성 증폭 회로를 활용하여,SAT-IF 광 송신기뛰어난 전송 성능을 제공합니다. 일반적인 매개변수는 다음과 같습니다.
- 반송파-대-CNR(잡음비) 52dB 이상
- CSO(복합 2차 차수) 65dB 이상
- 복합 삼중 비트(CTB) 62dB 이상
- ±1dB 이내의 응답 평탄도
이러한 측정항목은 장거리 전송 후에도 신호 무결성이 유지되도록 보장합니다.-
유연한 구성과 높은 신뢰성
SAT-IF 광 송신기는 다양한 구성 옵션을 제공합니다.
선택적 광학 파장: 1310nm, 1550nm 또는 CWDM 파장.
조정 가능한 출력 광 전력: 2mW ~ 30mW 범위입니다.
이중 중복 전원 공급 장치: 핫{0}}스왑을 지원하여 시스템 안정성을 향상합니다.
조정 가능한 SBS 억제: 현장-조정 가능한 SBS 억제 기능, 17dBm 이상.
환경적응성과 전송거리
효과적인 열 방출을 위해 알루미늄 합금 다이캐스트 케이스에 내장되어 있으며 데스크탑 및 랙{1}}마운트 구성으로 모두 제공됩니다. 전송 거리와 관련하여 표준 장비는 최대 60km의 링크를 지원합니다. 일부 군용-급 기술은 즉각적인 경로 전환을 지원하여 중요한 통신 링크 장애 시 자동으로 백업 경로로 전환합니다.
응용 시나리오
통신 네트워크 및 Triple{0}}Play 서비스

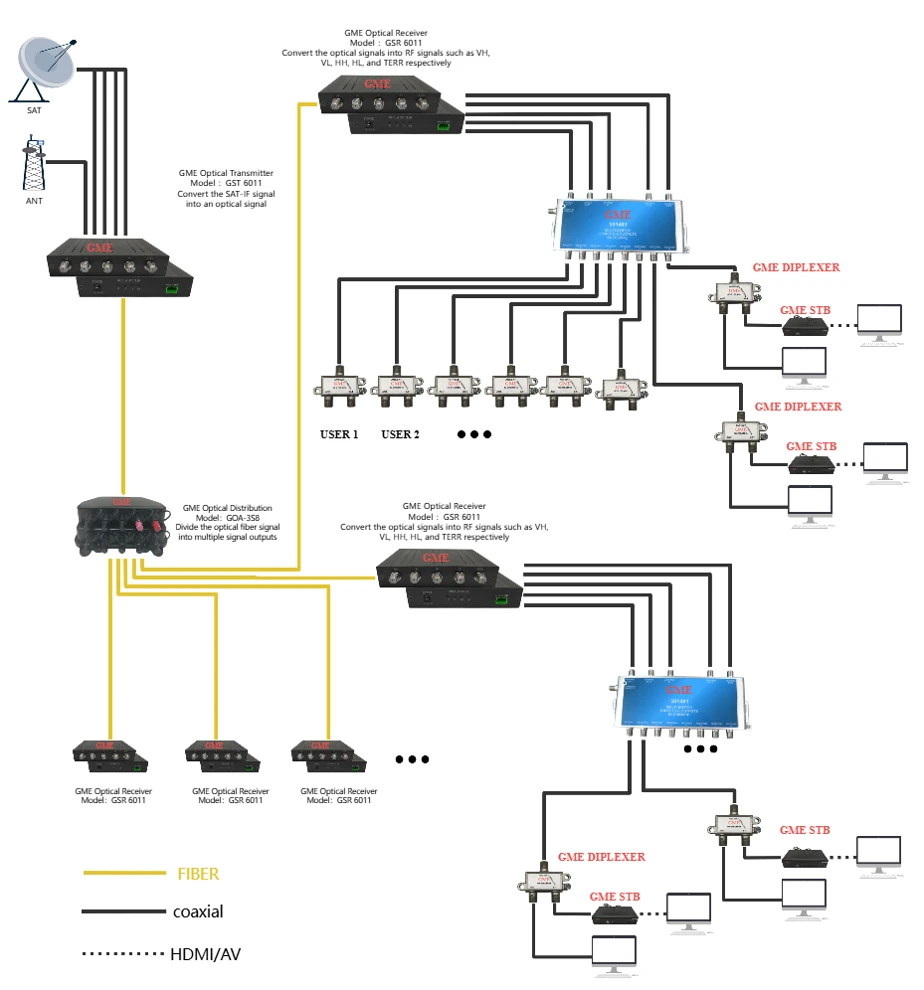

FTTH 네트워크에서 SAT-IF 광 송신기는 CATV 신호와 위성 TV 신호의 통합 전송에 사용됩니다. 이는 방송 TV, 광대역 데이터 및 음성 신호를 동시에 전송할 수 있는 트리플{2}} 플레이 애플리케이션을 지원하여 현대 주거 단지 및 호텔 그룹 TV 시스템의 핵심 구성 요소가 됩니다.
위성 통신 시스템
위성통신에서는SAT-IF 광 송신기L-밴드 업링크/다운링크 광섬유 링크, 특히 위성 지구국과 실내 장치 간의 연결에 사용됩니다. 이는 광섬유를 통해 안테나 LNB가 수신한 전체 L-대역 아날로그 위성 신호의 투명한 전송을 가능하게 하여 기존 동축 케이블 솔루션을 대체합니다.
전문적이고 특수한 환경 애플리케이션
해상-항해 선박 위성 광섬유 분배 시스템
중복 링 아키텍처
군용-민간 통신 레이더 신호 전송
DWDM 노드 분할
이러한 애플리케이션 시나리오는 광섬유 전송의 장점인 전자기 간섭에 대한 저항, 낙뢰 보호 및 향상된 보안을 최대한 활용합니다.
국방 및 군사 애플리케이션
군사 부문에서는 다중 통합 레이저 교전 시스템(Multiple Integrated Laser Engagement Systems)과 같은 훈련 시스템에 유사한 SAT 기술이 사용되어 적외선 및 가시 이중 빔-훈련 솔루션을 제공합니다. 디지털 중간 주파수 기술은 국방 통신에 중요한 탄력성을 제공합니다.
요약
넓은 대역폭, 높은 선형성, 긴 전송 거리 및 우수한 신호 품질을 활용하는 SAT{0}}IF 광 송신기는 현대 통신 네트워크에 없어서는 안 될 구성 요소가 되었습니다. 민간 통신 네트워크이든 전문 위성 통신 시스템이든 관계없이 안정적이고 효율적인 신호 전송 솔루션을 제공하여 고품질 비디오 및 데이터 전송에 대한 수요 증가를 충족합니다.- 5G 및 IoT 기술의 발전으로 SAT-IF 광 송신기의 유연한 구성과 강력한 성능은 미래 통신 인프라에서 지속적으로 중요한 역할을 보장할 것입니다.
