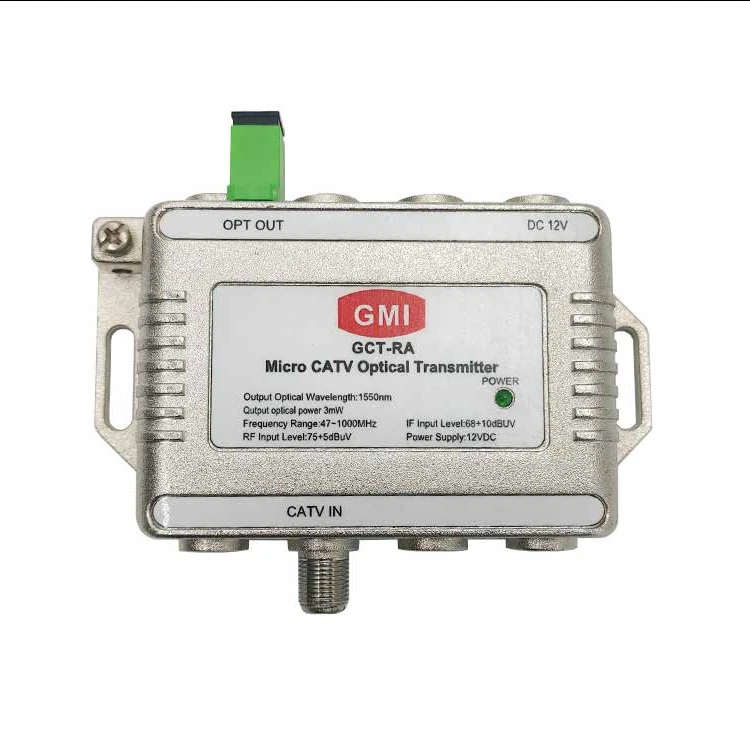

A CATV 광학 송신기사용되는 장치입니다케이블 텔레비전 (CATV) 네트워크광섬유 케이블을 통한 전송을 위해 전기 RF (무선 주파수) 신호를 광학 신호로 변환합니다. 이 기술은 최소한의 손실 및 간섭으로 장거리, 고품질 신호 전달을 가능하게하는 최신 케이블 TV 배포 시스템에 필수적입니다.
작동 방식 :
RF 신호 입력 :송신기는 여러 텔레비전 채널 및 데이터 신호를 포함하는 케이블 TV 헤드 엔드로부터 RF 신호를 수신합니다.
레이저 변조 :RF 신호는 일반적으로 사용하는 고출력 레이저를 변조합니다직접 변조(저렴한 응용 프로그램의 경우) 또는외부 변조(더 나은 성능과 더 낮은 왜곡).
광학 신호 출력 :변조 된 레이저는 광학 신호를 출력하며, 광섬유 케이블을 통해 분배 노드 또는 광학 수신기로 전송됩니다.
신호 분포 :수신 끝에서, 광 신호는 다시 RF 신호로 변환되고 동축 케이블을 통해 최종 사용자에게 분산된다.
주요 기능 :
고출력 출력 :일반적으로 작동합니다1310 nm또는1550 nm효율적인 섬유 전송을위한 파장.
낮은 왜곡 및 소음 :용도DFB (분산 피드백) 레이저또는EDFA (Erbium Doped Fiber Amplifier)성능을 향상시키기 위해.
장거리 전송 :광 섬유는 신호 분해를 최소화하여 수십 또는 수백 킬로미터에 걸쳐 투과를 허용합니다.
다중 신호 지원 :아날로그 TV, 디지털 TV, 인터넷 및 음성 서비스를 동시에 전송할 수 있습니다.
응용 프로그램 :
CATV 네트워크 :광섬유 인프라를 통해 케이블 TV 신호를 전달합니다.
ftth (집에서 섬유) :고속 광대역을위한 하이브리드 광섬유 대상 (HFC) 네트워크에 사용됩니다.
IPTV 및 데이터 전송 :디지털 비디오 및 고속 인터넷 서비스를 지원합니다.
