소개:
광학 수신기는 디지털 텔레비전, 홈에 대한 섬유 .이 기계는 고감도 광학 수신 튜브 . 유연한 응용 프로그램 통합, 홈 네트워크에 섬유를 적용하는 .을 채택합니다.
단일 섬유 트리플 파장 시스템, CATV 작동 파장 1550NM, 패스 파장 1270/1310/1490/1577NM에 적합한 CWDM으로 내장되어 있으며, EPON의 ONU를 편리하게 연결할 수 있습니다. . XG (S) Pon
- 최대 20km의 전송 거리
- 여분의 낮은 소음
- 광범위한 수신 광 전력 범위 : 핀 내에서 =-16 내에서, Mer는 36dB보다 크다.
- 적용 가능한 XG (S) PON, GPON, EPON, FTTX PON 기술과 호환됩니다
- 많은 광학 전력 자원을 절약하고 네트워크 구성 비용을 크게 줄일 수 있습니다.
- 47 ~ 1000MHz 대역폭 내에, 모두 우수한 평탄도 기능을 갖는 (FL 또는 ± 1dB 이상)
- 금속 케이스, 광전자 민감한 장치에 대한 보호 기능을 제공합니다
- 높은 출력 레벨은 많은 사용자가 사용할 수 있습니다
- 저전력 소비, 고성능, 고가의 성능
- 모든 포트에서 6kV 서지 보호
- 4 RF Out Max를 지원합니다
사양
|
CATV 파장 |
1550 ± 10nm |
출력 RF 저항 |
75Ω |
|
|
폰 파장 |
1270/1310/1490/1577nm |
출력 반환 손실 |
14dB보다 작거나 동일합니다 |
|
|
광학 입력 전력 |
-18-+2 dbm |
광학 반환 손실 |
55dB보다 크거나 동일합니다 |
-9 DBM 광학 입력 전력, 60 PAL 채널 |
|
광학 AGC 범위 |
-12--2 dbm |
C/CSO |
55dB보다 크거나 동일합니다 |
|
|
CATV 광학 입력 포트 |
SC/APC |
C/CTB |
55dB보다 크거나 동일합니다 |
|
|
폰 광학 반사 포트 |
SC/PC |
메르 |
31dB보다 크거나 동일합니다 |
-15 dbm 광학 입력 전력 |
|
RF 커넥터 |
임페리얼 F 유형 |
입력 전압 |
+12V |
|
|
빈도 |
47-1000 MHz |
전력 소산 |
2W보다 작거나 같다 |
|
|
평탄 |
± 1.25dB보다 작거나 동일합니다 |
온도 |
-10-+50 학위 |
|
|
RF 출력 레벨 (AGC 범위) |
80dbuv보다 크거나 동일합니다 |
차원 |
73 × 60 × 23 (L × W × H) mm |
|
모델 목록
|
모델 |
패스 파장 |
파장을 반영합니다 |
통과 인터페이스 |
RF Out 인터페이스 |
DC-in |
|

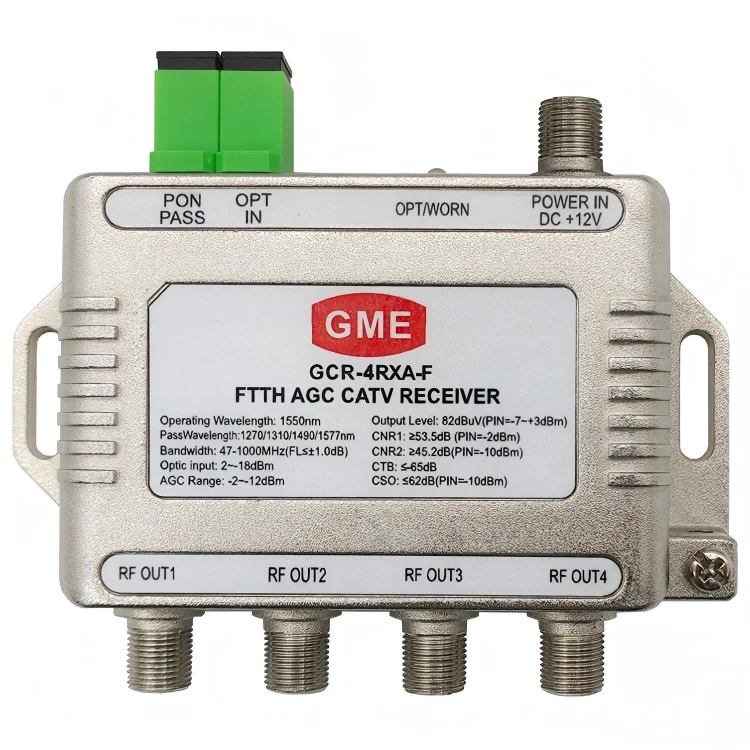

gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F- 여성 : 12V 300MA |
|

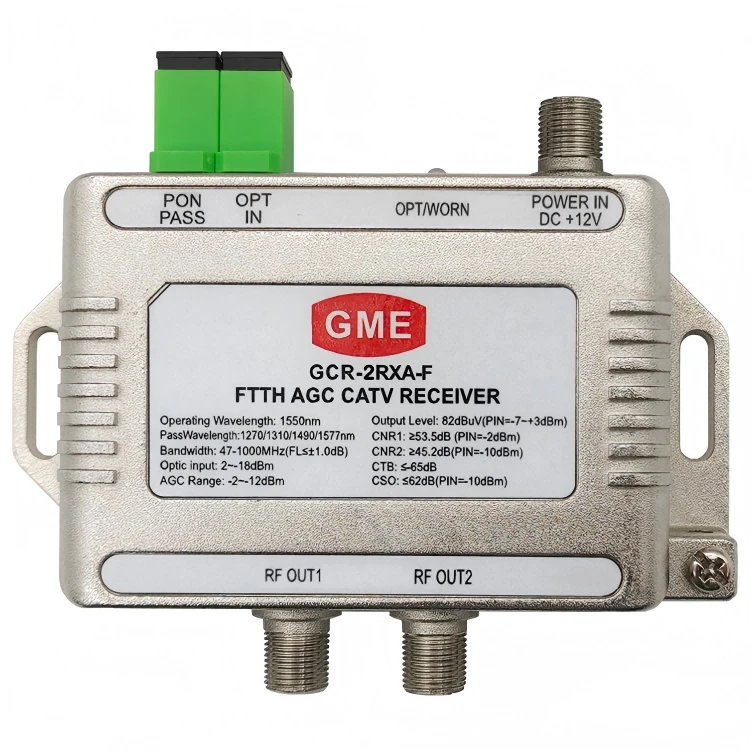

gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F- 여성 : 12V 300MA |
|

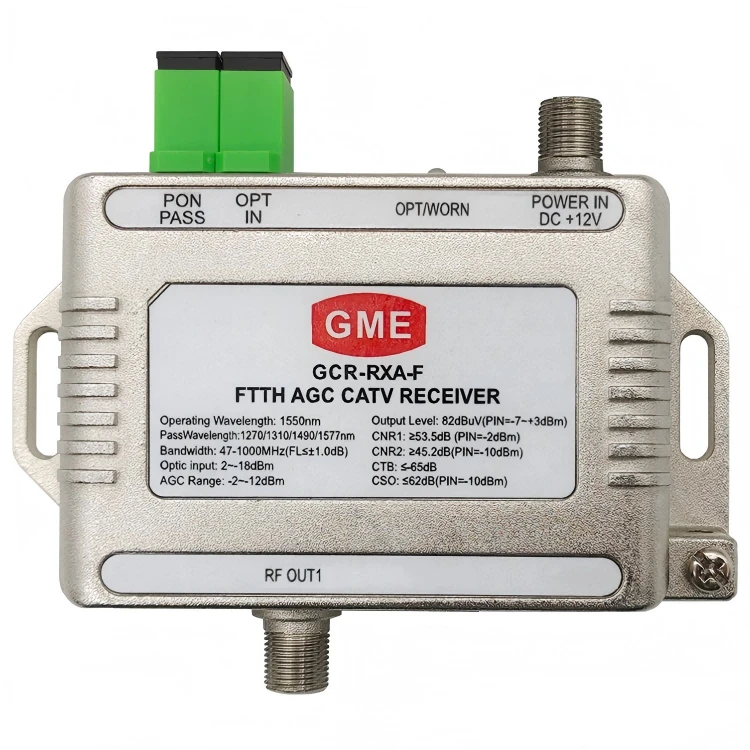

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F- 여성 : 12V 300MA |
|
gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F- 여성 : 12V 300MA |
|
gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F- 여성 : 12V 300MA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F- 여성 : 12V 300MA |
|
gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
dc -005 : 12v 300ma |
|
gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
dc -005 : 12v 300ma |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
dc -005 : 12v 300ma |
|
gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
dc -005 : 12v 300ma |
|
gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
dc -005 : 12v 300ma |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
dc -005 : 12v 300ma |
