설명

랙 장착형 MSR-516은 4개의 LNB 입력과 1개의 안테나를 허용하고 16개의 출력을 제공함으로써 DIRECTV 위상 3 접시 수신 시스템과 호환됩니다.. 5X16 랙 장착형 위성 멀티스위치 일정한 22kHz 톤이 입력 포트 중 2개에 제공되고 14 또는 18dc 볼트가 LNB에 전원을 공급하고 내부 스위칭을 수행하기 위해 제공됩니다.

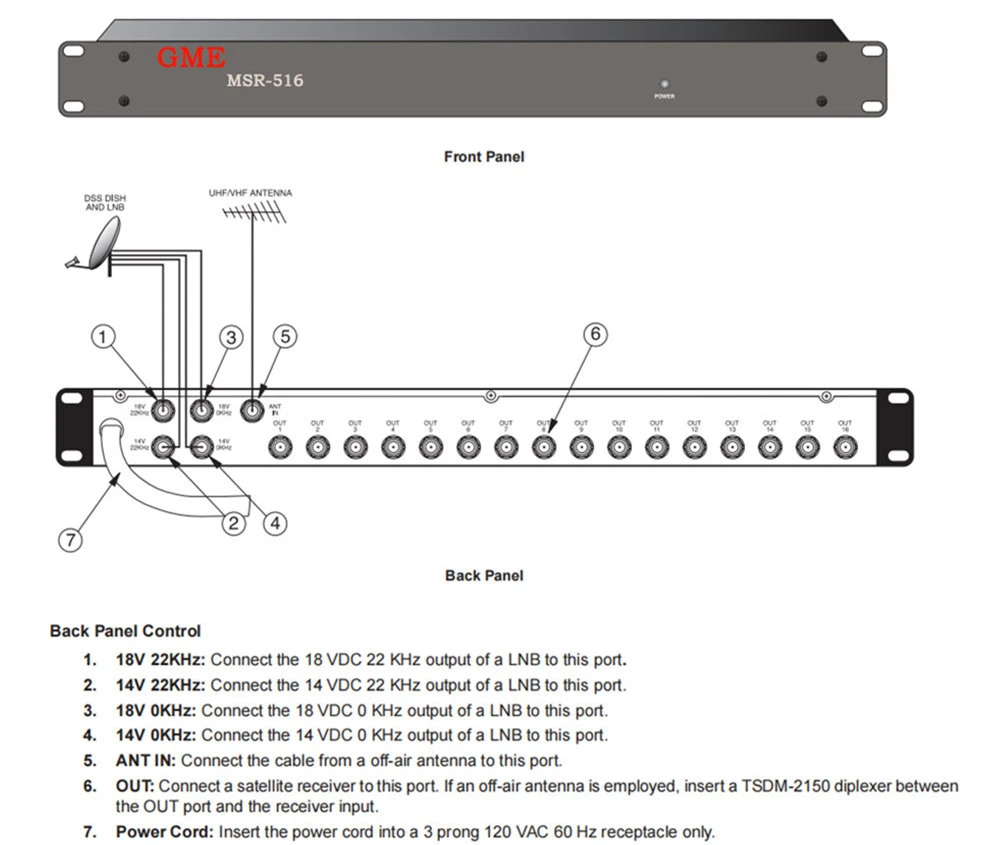

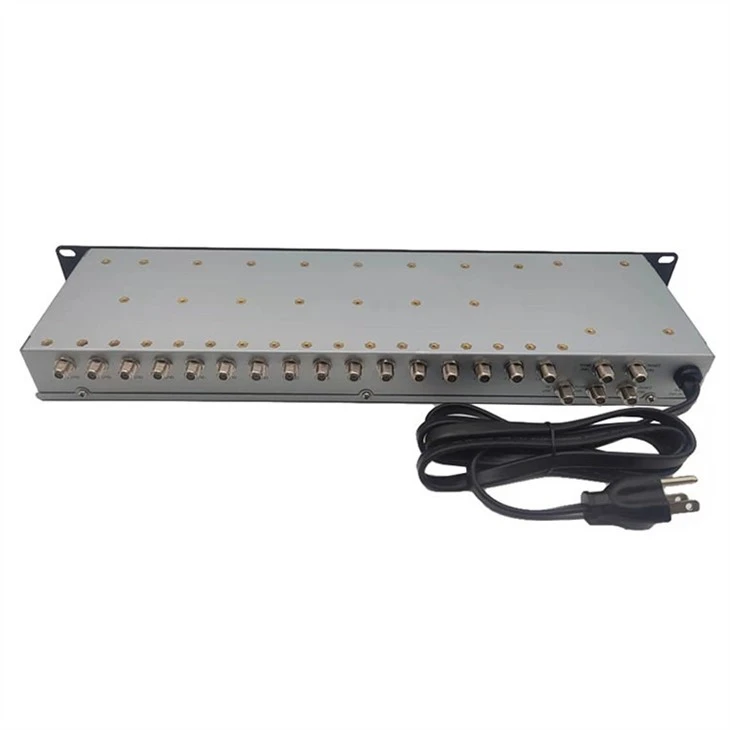

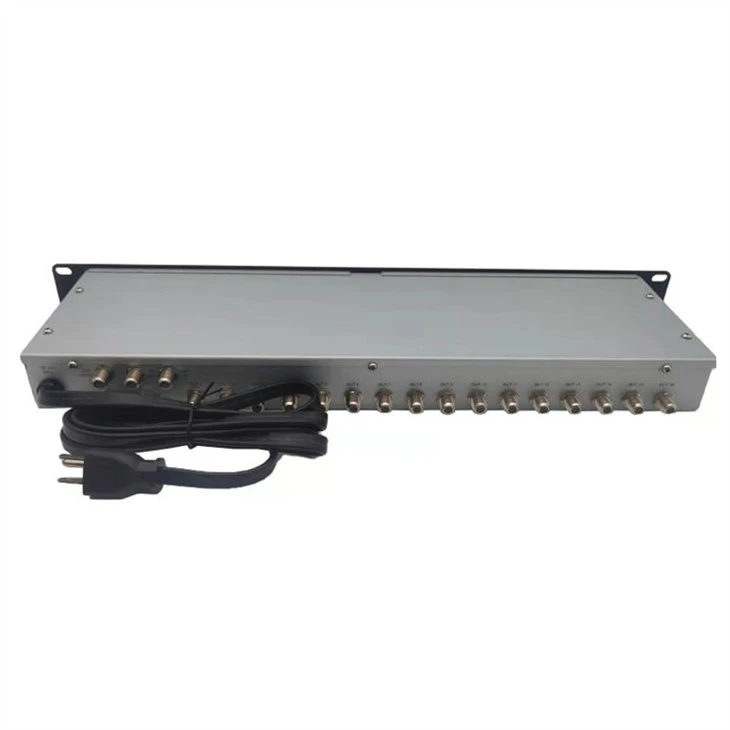

5입력의 단순한 인터페이스 디자인은 4개의 위성 극성 입력과 1개의 오프 에어 안테나 및 16개의 출력을 제공하여 빠른 설치를 가능하게 합니다.
5X16 랙 장착형 위성 멀티스위치 넓은 주파수 범위 40~2150MHz.
22kHz 톤 스위칭 PIN 다이오드 매트릭스를 활용하는 DIRECTV Phase III 및 기타 수신 시스템과 호환되어 극성 전송 시간과 디지털 아티팩트를 줄여 일관된 화질을 제공합니다.
14 또는 18 DC 볼트 및 22kHz 톤이 제공되어 LNB에 전원을 공급하고 내부 스위칭을 수행합니다. 내장된-증폭기는 삽입 손실을 보상하여 외부 증폭의 필요성을 줄입니다. 무거운{4}}부하 고효율 내부 전원 공급 장치는 수신기에 대한 과도한 전류 소모 요구 사항을 제거합니다.

사양

원산지: 중국 광동
모델 번호: GDMS-003-2 (MSR-516)
목	전형적인	품질관리 제한	테스트 조건
주파수. 범위
앤트인			54~806MHz
토요일에			950~2150MHz
밖으로			54~2150MHz
삽입 손실 / (ANT IN)	0dB	-1.5dB 최대.	54~550MHz
삽입 손실 / (ANT IN)	0dB	-2.5dB 최대.	551~806MHz
이득(토요일)	4dB	최소 2dB	950~1750MHz
이득(토요일)	2dB	최소 0dB	1751~2150MHz
격리
교차편파	- 30dB	최소 - 25dB	950~2150MHz
아웃 투 아웃	- 15dB	최소 - 14dB	54~806MHz
아웃 투 아웃	- 30dB	최소 - 28dB	950~2150MHz
토요일에 토요일에	- 40dB	최소 - 35dB	950~2150MHz
대역 감쇠 중지	2 0dB	최소 15dB	ANT 포트 @ 950MHz
	2 0dB	최소 15dB	SAT 포트 @ 806MHz
반사 손실
입력/출력	- 6dB	- 5dB 최소	54~806MHz
	- 10dB	최소 - 8dB	950~1450MHz
	- 8dB	최소 - 6dB	1451~2150MHz
입력 능력
(1dB 압축)
앤트인	108dBuV	최소 106dBuV	67.25MHz 입력에서
토요일에	110dBuV	최소 108dBuV	950MHz 입력에서
LHCP/RHCP 전환 포인트		14.0~15.0VDC
멀티-SW 22KHz 스위칭 포인트		150~300Vp-p	구형파 테스트 신호
			기계 없음
출력 22KHz 신호
문자 주파수.		22±4KHz
진폭		650±250mVp-p
전압/전류 바이어스
고정 LNB 바이어스 전압
13V/0KHz 13V/22KHz 포트		12.8~13.5VDC	0~300mA
18V/0KHz 18V/22KHz 포트		17.9~18.9VDC	0~450mA
전원 입력		120VAC±10% 60Hz
커넥터		"F" 유형 여성	모든 포트
임피던스		75옴	모든 포트
