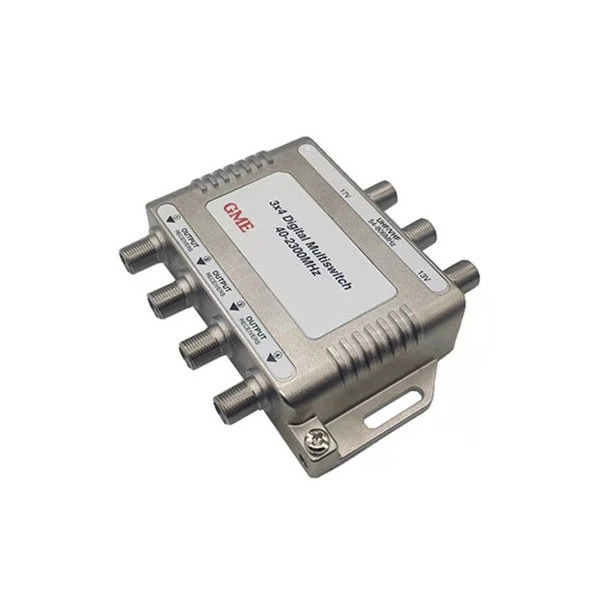

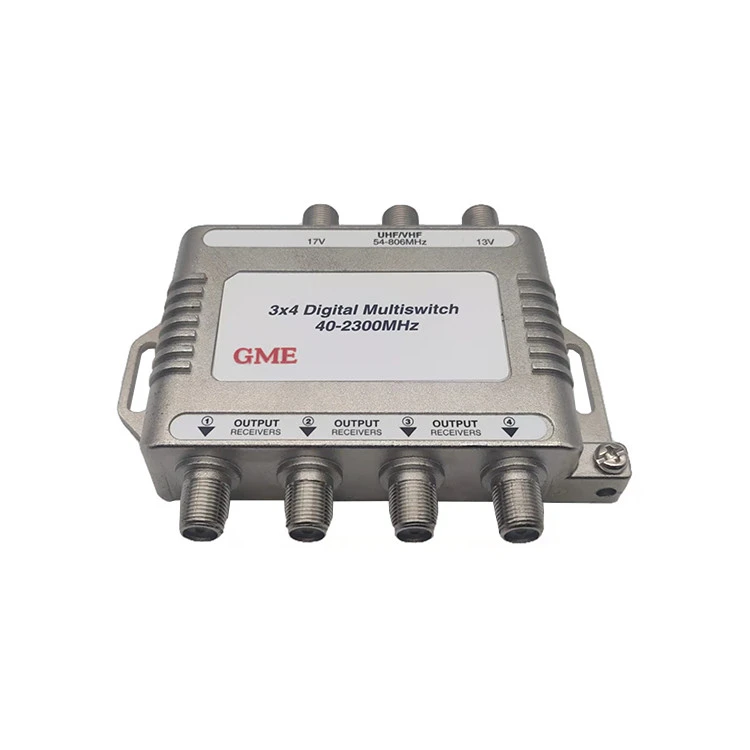

설명
• 광대역 주파수 범위 40~2300MHz 고성능 SMD 다층-레이어 인쇄-회로 기판 설계는 높은 포트-대-포트 격리를 보장하여 허위 반송파 보호를 제공하고 원치 않는 채널 상호 작용을 최소화하여 영상 왜곡을 줄입니다.
• 3X4 디지털 멀티스위치 MDU 네트워크 및 다중 가입자 애플리케이션용으로 특별히 설계된 고출력 반사 손실 포트는 미세 반사를 줄이고 데이터 복구를 개선하며 고조파 왜곡을 낮춥니다.
• 단순한 F-형 커넥터 인터페이스 설계로 위성 및 안테나 신호를 4개 또는 8개 출력으로 라우팅할 수 있습니다.
• 고성능 PIN 다이오드 매트릭스는 극성 전송 시간과 디지털 아티팩트를 줄여 일관된 화질을 제공합니다.
• 안테나 신호는 위성 출력(일부 모델)과 결합하여 외부 결합을 제거하고 비용과 혼란을 줄입니다.
• 극성 선택을 위한 전압 및 톤 전환을 제공하는 Direct to Home 위성 서비스와 호환됩니다.

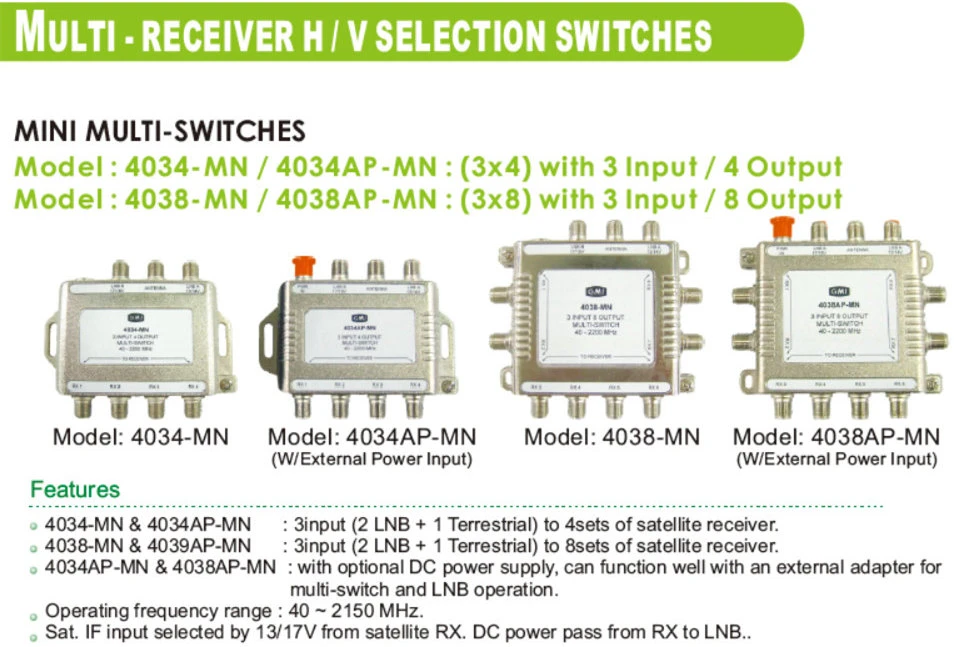

• 3X4 디지털 멀티스위치는 Dish 및 DirectV와 호환됩니다.

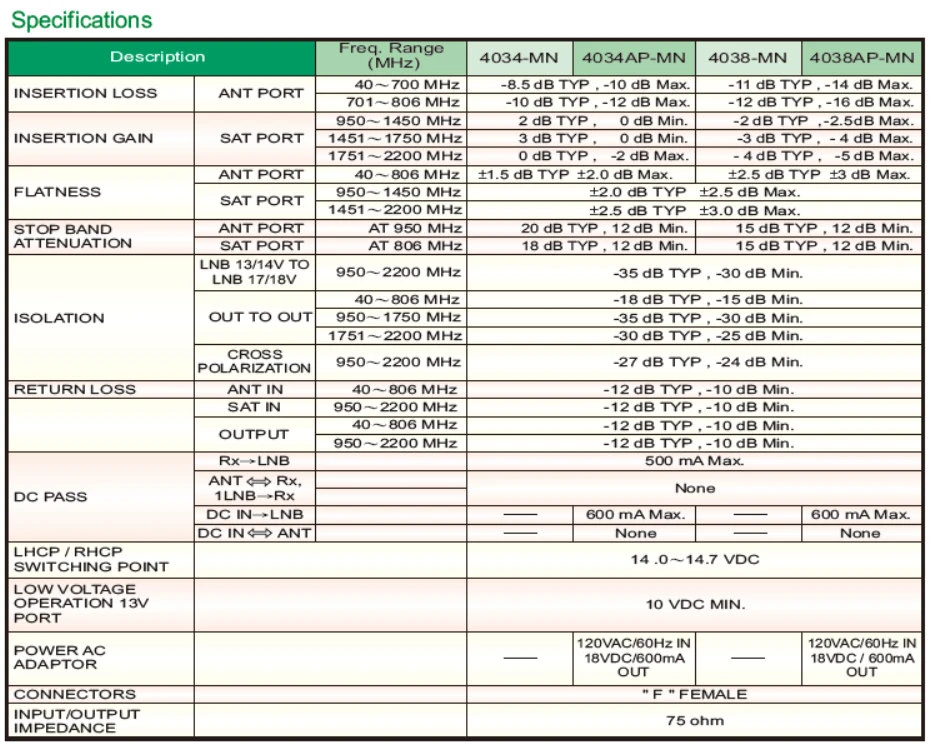

사양
|
원산지: 중국 광동 |
|||
|
모델 번호: GDMS-001 (4034MN) |
|||
|
설명 |
주파수 범위(MHZ) |
|
|
|
삽입 손실 |
개미 포트 |
40~700MHz |
-8.5dB 일반, -10dB 최대 |
|
701~806MHz |
-10dB 일반, -12dB 최대 |
||
|
삽입 게인 |
위성 포트 |
950~1450MHz |
2dB 일반, OdB 최소 |
|
1451~1750MHz |
일반 3dB, 최소 0dB |
||
|
1751~2200MHz |
일반 0dB, 최대 -2dB |
||
|
평탄 |
개미 포트 |
40~806MHz |
±1.5dB 일반 +2.0dB 최대 |
|
위성 포트 |
950~1450MHz |
+2.0dB 일반 +2.5dB 최대. |
|
|
1451~2200MHz |
+2.5dB 일반 ±3.0dB 최대 |
||
|
밴드 정지 |
개미 포트 |
950MHz에서 |
일반 20dB, 최소 12dB |
|
감쇠 |
위성 포트 |
806MHz에서 |
일반 18dB, 최소 12dB |
|
격리 |
LNB 13/14V에 |
950~2200MHz |
-35dB 일반, -30dB 최소 |
|
LNB 17/18V |
|||
|
아웃 투 아웃 |
40~806MHz |
-18dB 일반, -15dB 최소 |
|
|
950~1750MHz |
-35dB 일반, -30dB 최소 |
||
|
1751~2200MHz |
-30dB 일반, -25dB 최소 |
||
|
십자가 |
950~2200MHz |
-27dB 일반, -24dB 최소 |
|
|
양극화 |
|||
|
반사 손실 |
앤트인 |
40~806MHz |
-12dB 일반, -10dB 최소 |
|
|
토요일에 |
950~2200MHz |
-12dB 일반, -10dB 최소 |
|
산출 |
40~806MHz |
-12dB 일반, -10dB 최소 |
|
|
950~2200MHz |
-12dB 일반, -10dB 최소 |
||
|
DC패스 |
수신-LNB |
|
최대 500mA |
|
ANTRx, |
|
없음 |
|
|
1LNB→수신 |
|||
|
DC IN-LNB |
|
|
|
|
DC INANT |
|
- |
|
|
LHCP/RHCP |
|
|
14.0~14.7VDC |
|
스위칭 포인트 |
|||
|
저전압 |
|
|
10VDC 최소 |
|
작동 13V |
|||
|
포트 |
|||
|
파워 AC |
- |
||
|
어댑터 |
|||
|
커넥터 |
"F" 여성 |
||
|
입력/출력 |
75옴 |
||
|
임피던스 |
|||
FAQ
Q: 고객의 브랜드로 주문을 생산할 수 있습니까?
A: 네, 물론이죠. OEM 및 ODM 서비스가 따뜻하게 제공됩니다.
Q: 제품 품질을 어떻게 관리합니까?
A: 품질 우선. 우리가 선택한 모든 제품은 포장 및 배송 전에 표준화된 테스트를 거칩니다.
Q: 상품을 어떻게 배송합니까?
A: 우리는 보통 바다나 항공으로 운송합니다.
Q: 주요 시장은 무엇입니까?
A: 유럽, 북미, 남미, 중동 등
