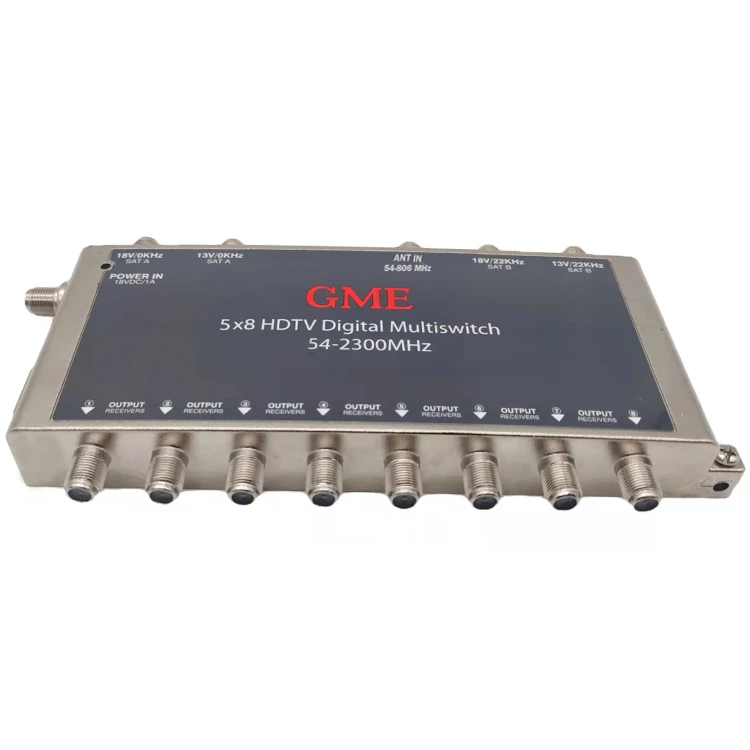

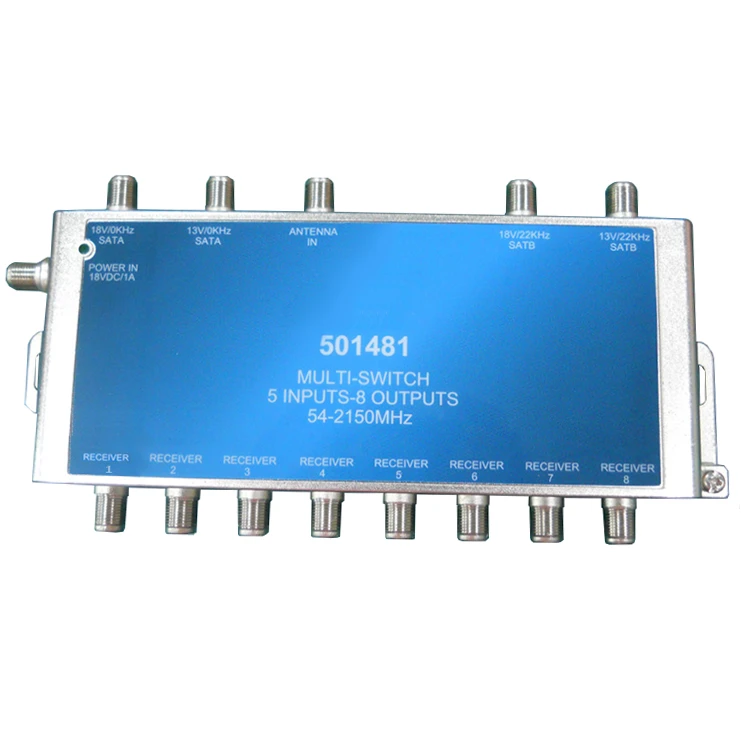

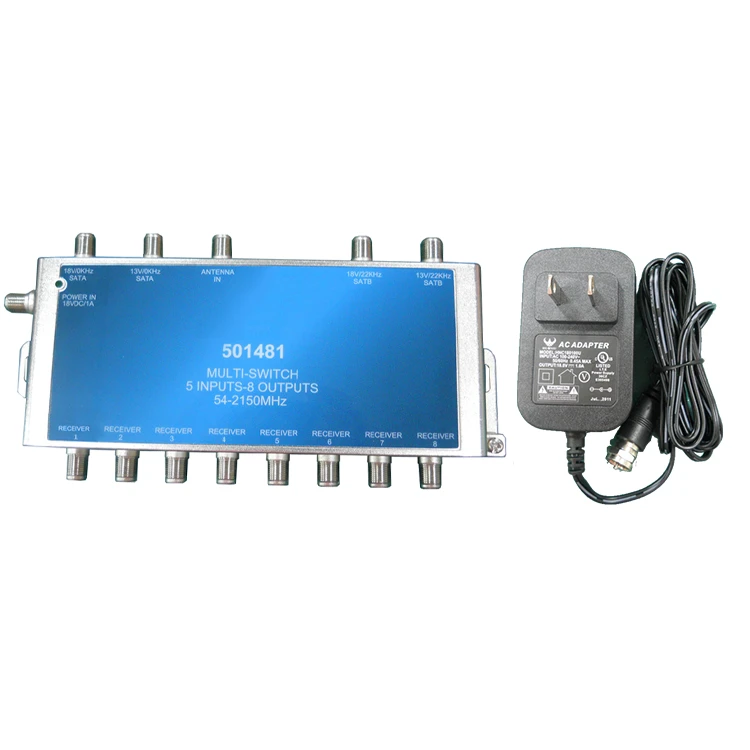

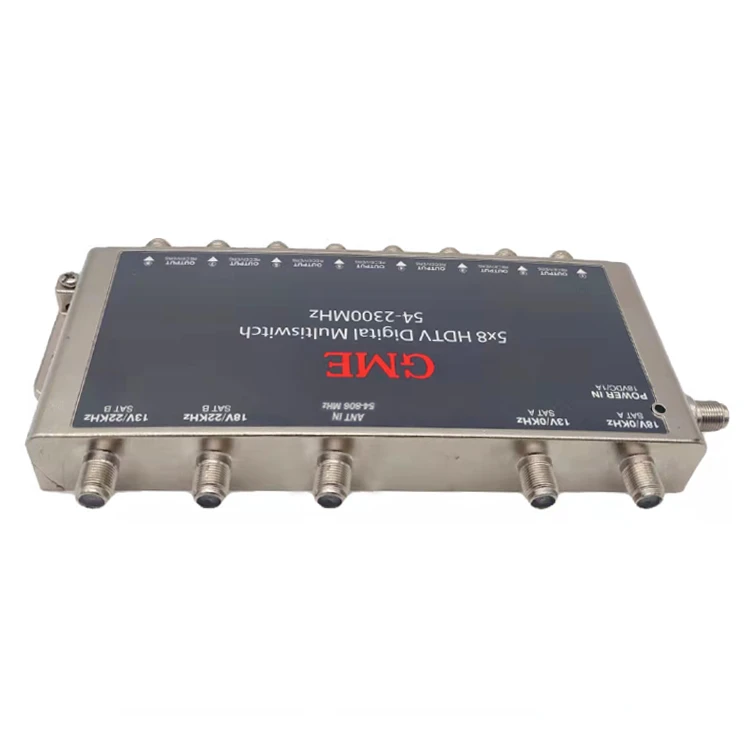

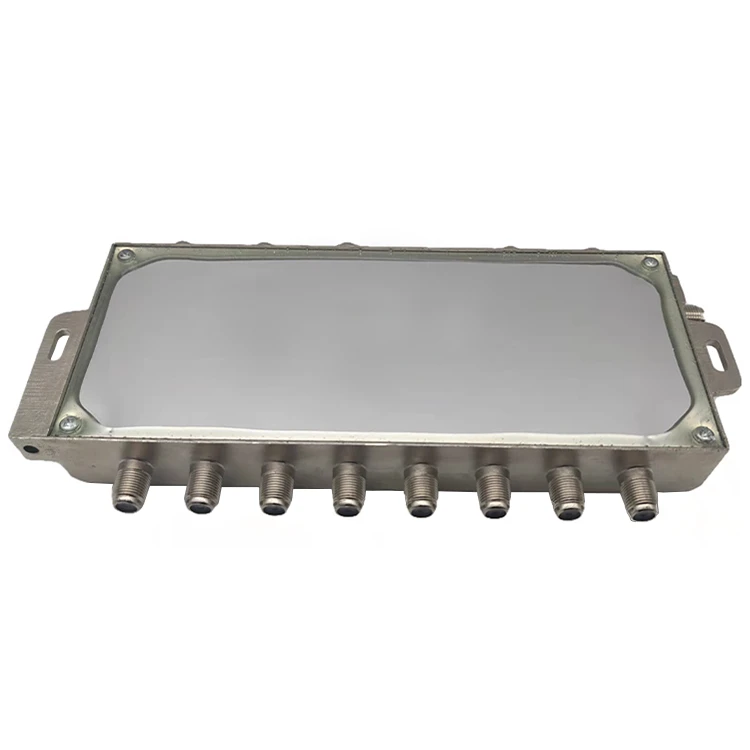

5×8 HDTV 디지털 멀티스위치(5-입력 × 8 출력 고화질 디지털 매트릭스 스위치)전문적인 오디오-비디오 신호 분배 장치입니다. 5개의 고화질 입력 소스(예: 셋{4}}톱 박스, 블루{5}}레이 플레이어, 컴퓨터 등)를 8개의 디스플레이 장치(텔레비전, 프로젝터, 모니터 등)로 유연하게 라우팅합니다.
특징
- 입력 5개 및 출력 8개
- 각 LNB는 멀티 스위치에 연결된 전원 어댑터를 사용하여 멀티 스위치를 통해 전원을 공급받을 수 있습니다.
- 연결된 각 위성 수신기는 13V/18V 및 22KHz ON/OFF인 각 개별 수신기에 내장된 극성 선택 기능을 사용하여 수직 극성 또는 수평 극성에서 프로그램을 선택할 수 있습니다.
명세서
| 사양/모델 | 4058/4058-MN | 4058-22KHz |
| 입력 주파수 범위(ANTIn) | 40~806MHz | 40~806MHz |
| 입력 주파수 범위(LNB In) | 950~2150MHz | 950~2150MHz |
| 산출 | 40~2150MHz | 40~2150MHz |
| 삽입 손실 40~216MHz | -3dB | -3dB |
| 217~806MHz | -2dB | -2dB |
| 950~1750MHz | 2dB | 2dB |
| 1751~2150MHz | 0dB | 0dB |
| 평탄도 40-216MHz | ±2dB | ±2dB |
| 217~806MHz | ±2.5dB | ±2.5dB |
| 950~1750MHz | ±3.0dB | ±3.0dB |
| 1751~2150MHz | ±3.0dB | ±3.0dB |
| 950-2150 MHz에서 Sat In 절연 | -35dB | -35dB |
| 출력 간 절연 40-806MHz | -25dB | -25dB |
| 950~2150MHz | -30dB | 30dB |
| 교차 편파 950-1750MHz | 35dB | 35dB |
| 1751~2150MHz | -30dB | -30dB |
| 절연 B/W 950MHz&860MHz Sat 포트 | -25dB | -25dB |
| 860MHz 및 950MHz Ant 포트 | ||
| 40-806MHz의 반사 손실 개미 | -10dB | -10dB |
| 950-2150Mhz의 토요일 | -10dB | -10dB |
| 출력 40-806MHz | -10dB | -10dB |
| 950~1450MHz | -10dB | -10dB |
| 1451~2000MHz | -10dB | -10dB |
| 2001-2150MHz | -6dB | -6dB |
| 입력 성능 1dB 압축 Ant 포트 CH3 입력 |
103dBμV | 103dBμV |
| 입력 성능 1dB 압축 Sat 포트 950MHz입력 |
96dBμV | 96dBμV |
| DC 패스 토요일 | 400mA | 400mA |
| 커넥터(모든 포트) | ㅇ-여성 | ㅇ-여성 |
| 스위치 전압 LNBA(18V/OKHz) | 15.5VDC~19.5VDC | 15.5VDC~19.5VDC |
| LNB B(18V/22KHz) | 15.5VDC~19.5VDC | 15.5VDC~19.5VDC |
| LNB C(14V/22KHz) | 12.5VDC~14.0VDC | 12.5VDC~14.0VDC |
| LNBD(14V/OKHz) | 12.5VDC~14.0VDC | 12.5VDC~14.0VDC |
| 어댑터 전원 입력 | 120VAC/60Hz | 120VAC/60Hz |
| 어댑터 전원 출력 | 24VDC/1000mA(PTC 포함) | 24VDC/1000mA(PTC 포함) |
| LNB에서 22KHz 신호 개구리 및 증폭 22KHz 입력 켜짐 |
22±4KHz 650±250mVp-p |
