5G 기지국부터 데이터 센터 상호 연결, 고화질 비디오 전송까지{0}}오늘날의 데이터 중심 시대에 모든 정보 고속도로는 핵심 구성 요소인 광 송신기에 의존합니다.
광통신 시스템의 "시작점"인 광 송신기는 전기 신호를 광 신호로 변환하고 이를 광섬유에 연결하는 역할을 담당합니다. 이 기사에서는 2024~2025년 광 송신기의 기술 원리, 주요 구성 요소, 핵심 사양 및 산업 기술 동향을 살펴봅니다.
1. 란 무엇인가?광 송신기?
광 송신기는 전기{0}}광 변환 장치입니다. 물리적 계층에서 운영 워크플로우는 세 단계로 요약될 수 있습니다.
입력 처리:스위치, 라우터 등 네트워크 장비로부터 전기 신호를 수신합니다.
전기-광학 변환:드라이버 회로를 통해 광원(레이저 다이오드 또는 LED)을 변조하여 전기 신호의 0/1비트를 켜짐/꺼짐 상태 또는 위상 변화를 나타내는 광 펄스로 변환합니다.
커플링 출력:렌즈나 직접 결합 기술을 사용하여 광섬유(단일{0}}모드 또는 다중{1}}모드)에 빛을 효율적으로 주입합니다.

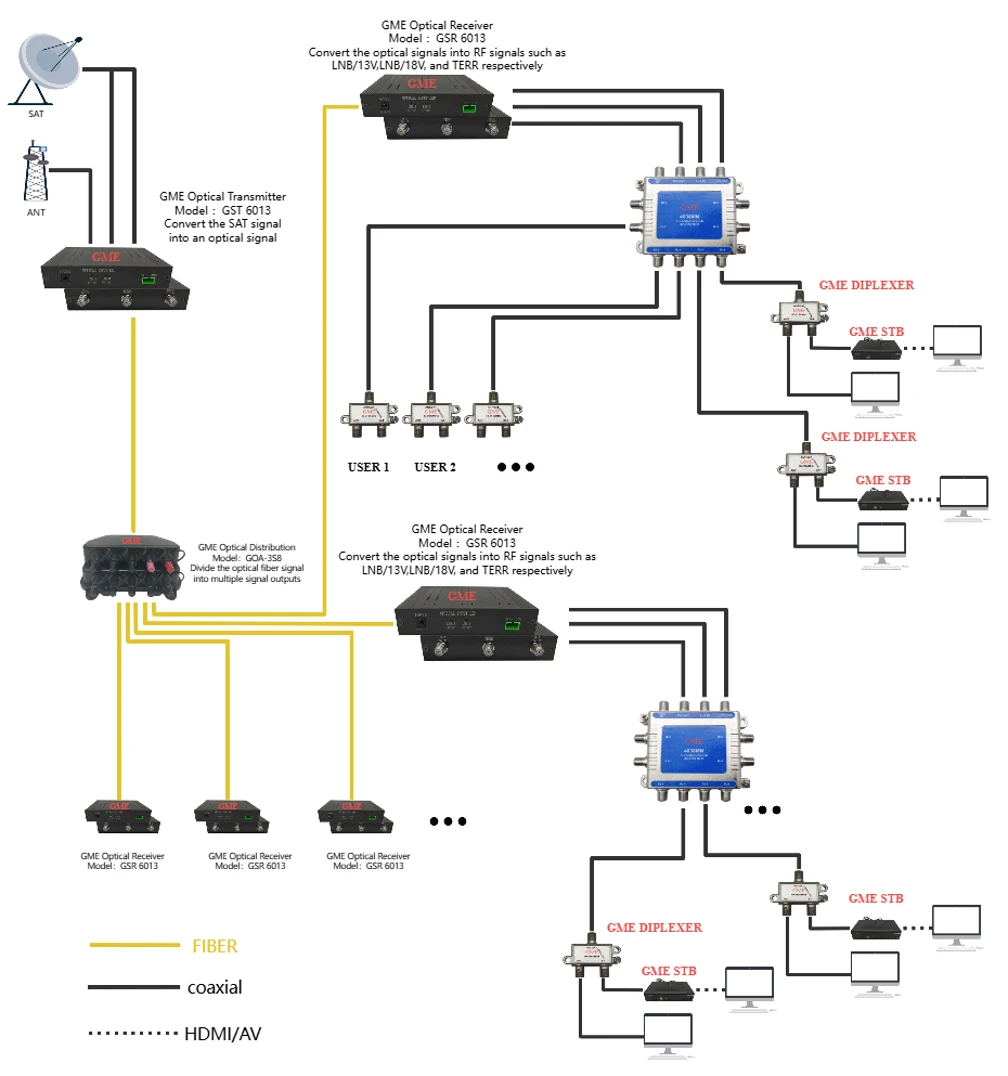

애플리케이션 시나리오에 따라 송신기는 일반적으로 플러그형 광 모듈(예: SFP, QSFP-DD, OSFP) 내부에 패키징되거나 방송-등급 비디오 광 송신기 및 아날로그 광섬유 전송 시스템의 일부로 패키징됩니다.
2. 핵심기술 구성요소 분석
고성능{0}}광 송신기는 주로 다음 세 부분으로 구성되며, 이는 기술적인 어려움과 비용의 상당 부분을 차지합니다.
2.1 광원: VCSEL, FP, DFB 및 EML
광원은 송신기의 파장, 전력 및 전송 거리를 결정합니다.
VCSEL(수직-공동 표면-발광 레이저):데이터 센터 내 SR(Short Range) 광학 모듈과 같은 단거리(100미터 이내) 다중{2}}모드 애플리케이션을 지배합니다. 장점으로는 낮은 전력 소비, 저렴한 비용, 대규모 어레이 통합의 용이성 등이 있습니다.-
FP(Fabry-Perot 레이저):초기-단거리-~-중거리 애플리케이션에 사용됩니다. 현재 DFB 레이저를 선호하여 고속 애플리케이션에서 단계적으로 폐지되고 있습니다.-
DFB(분산 피드백 레이저):단일-모드 전송을 위한 주력 제품입니다. 내장된 격자를 통해 단일 세로 모드 출력을 달성하므로 스펙트럼 선폭이 좁고 분산 패널티가 낮아 지하철 네트워크 및 장거리 간선에서 10km~80km 거리에 적합합니다.{5}}
EML(전기-흡수 변조 레이저):현재 400G/800G 고속 백본 네트워크에 대한 주류 선택입니다-. 레이저를 전기-흡수 변조기와 통합하여 고주파수에서 직접 변조 레이저(DML)와 관련된 '처프' 효과를 극복하고 100Gbps 이상의 단일-파장 속도를 지원합니다.
2.2 드라이버 회로
레이저 다이오드에는 안정적인 바이어스 전류와 변조 전류가 필요합니다. 고속-송신기의 드라이버 칩은 높은 선형성(특히 PAM4 변조의 경우)과 낮은 전력 소비를 요구합니다. 속도가 112Gbps, 심지어 224Gbps까지 증가함에 따라 드라이버 칩 설계는 송신기 성능을 제한하는 중요한 병목 현상이 되었습니다.
2.3 패키징 및 광커플링
송신기의 포장 정밀도는 -미크론 미만 수준에 도달해야 합니다. 실리콘 포토닉스(Silicon Photonics) 송신기의 경우 플립-칩 기술은 레이저 칩을 실리콘- 기반 포토닉 칩과 통합하는 데 종종 사용되며, 에지 결합 또는 격자 결합을 통해 빛을 도파관에 결합합니다.
3. 핵심성과지표
평가하거나 선택할 때광 송신기, 엔지니어는 다음과 같은 주요 매개변수에 집중해야 합니다.
파장:850nm(다중-모드), 1310nm(분산 제로), 1550nm(최저 손실) CWDM 및 DWDM 기술은 파장 분할 다중화를 위해 1260nm~1650nm 사이의 다중 파장을 활용합니다.
출력 광전력:일반적으로 dBm 단위로 측정됩니다. 전송 거리가 길어질수록 더 높은 출력 전력이 필요하며 이는 광섬유의 비선형 효과 임계값 아래로 유지되어야 합니다.
소멸 비율(ER):논리 "1"과 논리 "0"의 평균 광전력 비율입니다. 소광비가 높을수록 수신기에서 신호-대-잡음 비율이 향상되고 비트 오류율(BER)이 낮아집니다.
아이 다이어그램:신호 품질에 대한 직관적인 측정 기준입니다. 고속-송신기 테스트에서 아이 다이어그램은 IEEE 표준 또는 MSA(Multi{2}}Source Agreement) 아이 마스크 사양을 준수하여 과도한 지터와 노이즈를 최소화해야 합니다.
중심 파장 및 스펙트럼 폭:DWDM 시스템의 경우 송신기의 파장은 ITU{0}}T에서 지정한 그리드에 고정되어야 합니다. 스펙트럼 폭이 더 좁을수록 색분산에 대한 내성이 향상됩니다.
4. 업계 동향: 400G에서 1.6T로의 진화
AI 모델 교육 및 클라우드 컴퓨팅으로 인한 대역폭 수요가 기하급수적으로 증가함에 따라광 송신기기술은 전례 없는 변화를 겪고 있습니다.
4.1 단일-파장 200G 시대의 도래
800G 광 모듈은 현재 내부적으로 8x100Gbps 또는 4x200Gbps와 같은 송신기 아키텍처를 활용하여 대규모로 배포되고 있습니다. 선도적인 업계 제조업체는 단일-파장 200G EML 및 실리콘 광 변조기를 개발하여 1.6T 광학 모듈의 길을 닦고 있습니다.
4.2 실리콘포토닉스 상용화 가속화
기존 개별 송신기(별도의 변조기가 있는 DFB)는 비용 및 고밀도 통합 측면에서 병목 현상에 직면해 있습니다.{0}} Silicon Photonics는 CMOS 공정을 활용하여 외부 또는 하이브리드-통합 III-V 레이저와 결합된 변조기를 실리콘 기판에 통합하여 높은-수율, 저렴한-비용의 대규모-광자 통합을 달성합니다.
4.3 선형 드라이브 플러그형 광학 장치(LPO) 및 공동-패키지 광학 장치(CPO)
AI 컴퓨팅 센터의 전력 소모를 줄이기 위해 LPO 기술이 등장하고 있다. LPO 송신기는 선형 드라이버 칩을 사용하여 레이저를 직접 구동하는 전통적인 DSP(디지털 신호 프로세서)를 제거하여 전력 소비를 약 50% 줄입니다. 더 나아가 CPO 기술은 광 송신기를 스위칭 칩과 함께 패키징하여 PCB 트레이스의 고주파수 전기 신호 손실 문제를 근본적으로 해결하는 것을 목표로 합니다.-
4.4 얇은-필름 리튬 니오베이트(TFLN)의 혁신
더 높은 대역폭과 더 낮은 전력 소비를 추구하면서{0}}박막 리튬 니오브산염 변조기가 연구 핫스팟이 되었습니다. 이 제품은 실리콘 포토닉 및 InP 변조기에 비해 우수한 선형성과 높은 대역폭을 제공하므로 차세대 1.6T/3.2T 송신기에서 중요한 역할을 수행할 수 있습니다.-
5. 결론
광송신기는 광통신의 물리적 출발점일 뿐만 아니라 네트워크 대역폭, 전송거리, 시스템 비용을 결정하는 '핵심 엔진'이기도 하다.
업계 사용자의 경우 광 송신기 솔루션을 선택할 때 "속도" 매개변수 그 이상을 살펴보는 것이 중요합니다. 종합적인 평가에는 다음이 포함되어야 합니다.
응용 시나리오:데이터 센터 내 단거리 상호 연결-과 장거리 통신 백본 네트워크-.
비용 구조:VCSEL 솔루션은 대규모-단거리-애플리케이션에 적합합니다. EML 및 실리콘 포토닉스는 고성능 시나리오에 적합합니다.-
공급망 신뢰성:고속-레이저 칩 생산 능력은 여전히 부족합니다. 독립적인 칩 R&D 역량이나 안정적인 공급망을 갖춘 제조업체를 선택하는 것이 중요합니다.
AI 컴퓨팅 성능에 대한 수요가 폭발적으로 증가함에 따라 광통신 산업은 "전기 구동 광학"의 전통적인 모델에서 "광학 정의 네트워크"의 새로운 시대로 전환하고 있습니다. 광 네트워크의 출발점인 광 송신기의 모든 기술적 도약은 차세대 디지털 및 지능형 인프라에 대한 대역폭 한도를 정의합니다.
