이 문서에서는 -CATV FTTH 네트워크에서 EDFA의 핵심 역할에 대한 심층적인 탐색을 제공하고{1}}장거리 전송을 달성하기 위해 광 신호 전력을 향상-하고 고급 AGC, CWDM 및 초저잡음 기술을 갖춘 통합 CATV+SAT IF 수신기가 네트워크 성능 최적화를 위한 핵심 구성 요소 역할을 하는 방법을 소개합니다.
대용량 데이터와 고화질 비디오 전송을 지원할 수 있는 효율적이고 안정적인 CATV(케이블 TV) FTTH(광섬유-~--홈) 네트워크를 구축하는 데 있어 광 증폭기는 중요한 역할을 합니다. 그 중 EDFA(Erbium-Doped Fiber Amplifier)는 가장 필수적인 광 증폭 장치 중 하나입니다. 그렇다면 CATV FTTH 네트워크에서 EDFA의 주요 목적은 정확히 무엇이며, 차세대 수신 장비와 어떻게 협력합니까? 이 기사에서는 자세한 분석을 제공합니다.

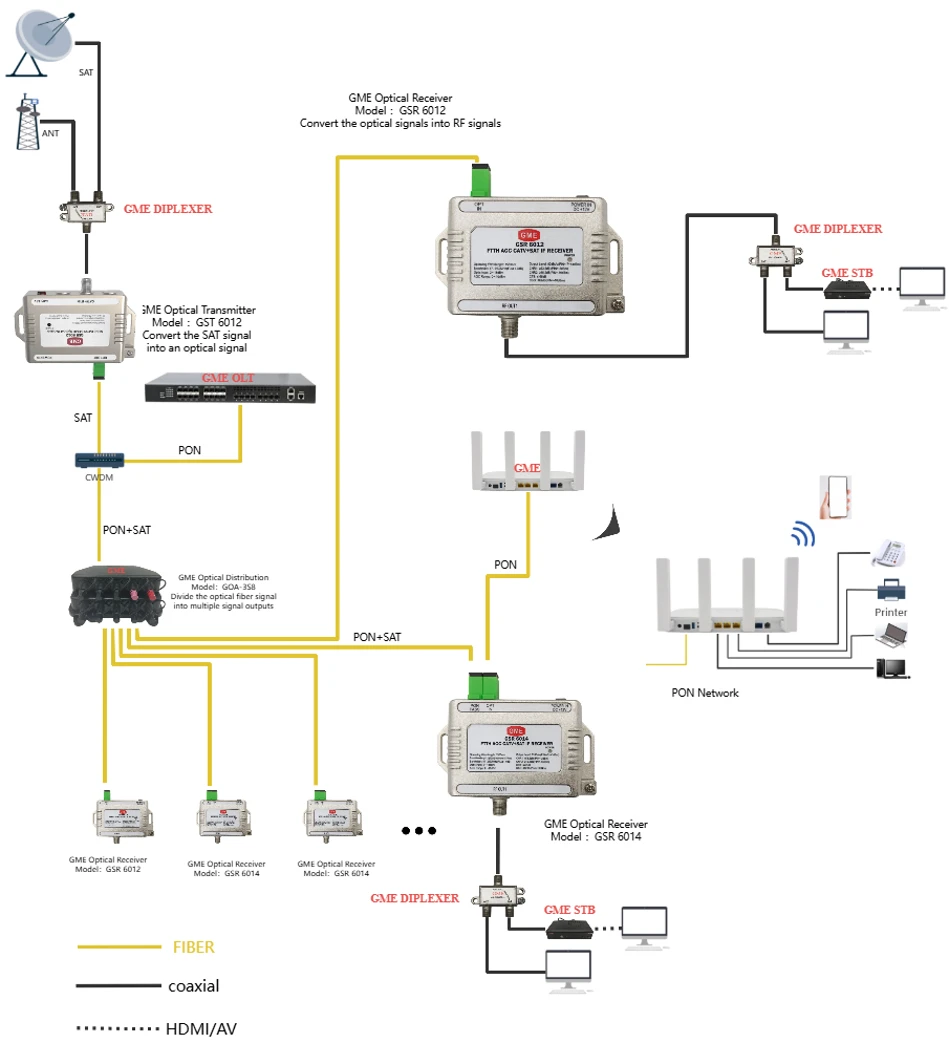

SAT-섬유에 대한 테러
CATV FTTH 네트워크에서 EDFA의 핵심 기능: 광신호 중계 및 증폭
간단히 말해서, EDFA의 주요 목적은 광 신호를 직접 증폭하여 광섬유 전송 중 손실을 보상하고 신호 도달 범위를 크게 확장하는 것입니다.
FTTH 네트워크에서 광 신호는 운영자의 헤드엔드에서 전송되며 사용자의 집에 도달하려면 장거리를 이동해야 합니다. 광섬유는 본질적으로 손실이 낮지만, 광 출력은 필연적으로 거리에 따라 감쇠됩니다. 신호가 특정 지점 이상으로 약해지면 사용자{2}}측 수신기에서 더 이상 정확하게 식별할 수 없어 신호 중단이나 심각한 품질 저하가 발생합니다.
EDFA는 광섬유 라인을 따라 "급유소" 역할을 합니다. 광신호를 전기 신호로 변환하지 않고 직접 증폭하여 다음과 같은 탁월한 이점을 제공합니다.
높은 출력 전력: 여러 파장을 동시에 증폭할 수 있어 많은 사용자를 지원합니다.
투명한 전송: 형식- 및 속도-에 구애받지 않아 강력한 호환성을 보장합니다.
저소음: 뛰어난 노이즈 성능으로 신호 품질을 유지합니다.
네트워크 트렁크에 EDFA를 전략적으로 배치함으로써 사업자는 신호 감쇠에 대한 걱정 없이 수십, 수백 킬로미터에 달하는 CATV 네트워크를 구축할 수 있습니다.
EDFA를 넘어서: 네트워크 에지 및 주요 솔루션-고성능-수신기의 과제
EDFA가 트렁크 전송 문제를 해결하는 동안 신호가 사용자 액세스 포인트(예: 건물 또는 집)에 도달할 때까지 배포 및 추가 전송으로 인해 신호가 다시 약해질 수 있으며 EDFA에서 발생하는 잡음이 포함될 수 있습니다. 이 단계에서는 '라스트 마일'의 고품질 신호 수신 및 변환을 위해 고성능-FTTH 수신기가 필수적입니다.-
첨단 기술을 갖춘 통합 AGC CATV+SAT IF 수신기(자동 이득 제어 CATV 및 위성 IF 수신기)가 작동하는 곳입니다. 다음 기능을 갖춘 최신 트리플{2}}플레이 서비스용으로 설계된 수신기는 최종 사용자 경험을 보장하는 데 매우 중요합니다.-
광대역 지원(45~2150MHz): 기존 CATV RF 신호 및 위성 IF(SAT IF) 신호를 완벽하게 지원하여 다양한 서비스 액세스 요구를 충족합니다.
내장-광 AGC: 이는 광 전력 변동에 대한 "지능형 보험" 역할을 합니다. 환경 온도 변화 또는 사소한 링크 손실로 인해 입력 광 전력이 변동하는 경우 AGC(자동 게인 제어)가 자동으로 출력 레벨과 게인을 조정하여 수동 개입 없이 안정적이고 신뢰할 수 있는 신호 출력을 보장하여 운영 비용을 크게 절감합니다.
초-저소음 기술: GaAs 증폭기와 같은 고급 능동 부품을 사용하여 잡음을 최소화하고, 반송파-대-CNR(잡음비)을 개선하며, 특히 EDFA로 증폭된 신호의 성능을 향상시켜 더욱 선명한 영상 품질을 제공합니다.
우수한 선형성과 평탄도: 왜곡을 효과적으로 줄이고, 모든 채널에서 균일한 신호 강도를 보장하며, 특정 채널에서 픽셀화 또는 중단과 같은 문제를 방지합니다.
높은-선형성 광검출기(PD) + 내장-CWDM: CWDM(Coarse Wavelength Division Multiplexing) 기술을 활용하여 다양한 파장(예: 1550nm CATV 신호 및 1490nm/1310nm 데이터 신호)에서 신호를 수신하고 고선형 PD를 통해 고품질-광---전기 변환을 수행하여 백엔드 처리를 위한 깨끗한 신호 소스를 제공합니다.
높은 반사 손실 및 단일-광섬유 애플리케이션: 반사 손실이 높은 단일{0}}코어 단일-모드 광섬유에서 작동하여 반사 신호의 간섭을 줄이고 링크 안정성을 보장합니다.
EDFA와 지능형 수신기 간의 시너지 효과
요약하자면, EDFA의 주요 목적은CATV FTTH네트워크는 광신호의 원격, 효율적, 대용량 중계 전송을 가능하게 하며, 광범위한 네트워크 구축의 기반이 됩니다. 네트워크 에지에서는 광학 AGC, 초-저잡음, CWDM 및 기타 기술을 갖춘 통합 CATV+SAT IF 수신기가 사용자에게 고품질{4}}신호 전달을 보장하는 최종 수호자 역할을 합니다. 이들은 함께 현대의 고속-안정적이며 신뢰할 수 있는 광섬유 광대역 및 비디오 서비스 네트워크의 백본을 형성합니다.
네트워크 운영자 및 장비 제조업체의 경우, 위의 기능을 갖춘 고성능 수신기를 선택하는 것은{0}}네트워크 성능 최적화, 사용자 만족도 향상, 전체 운영 비용 절감을 위한 전략적 결정입니다.
