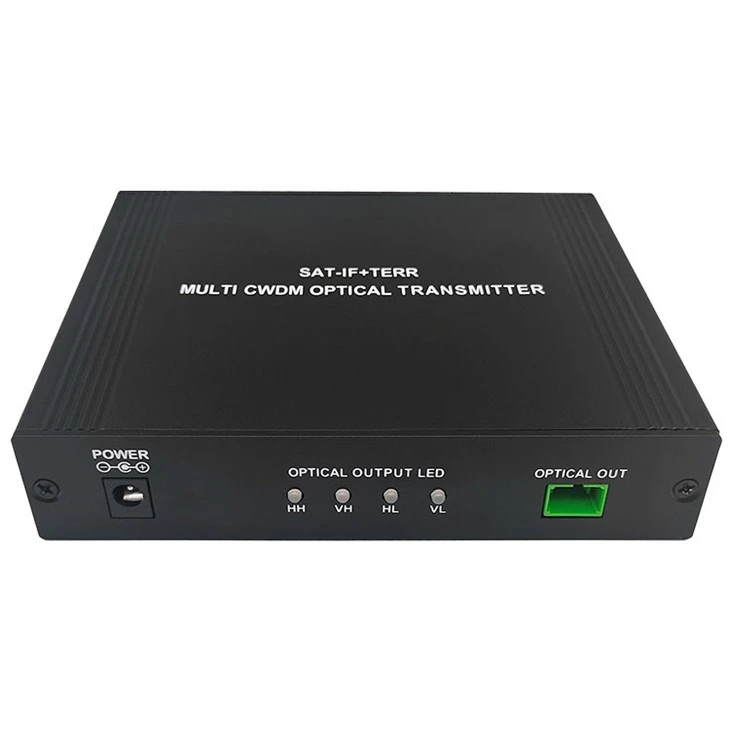

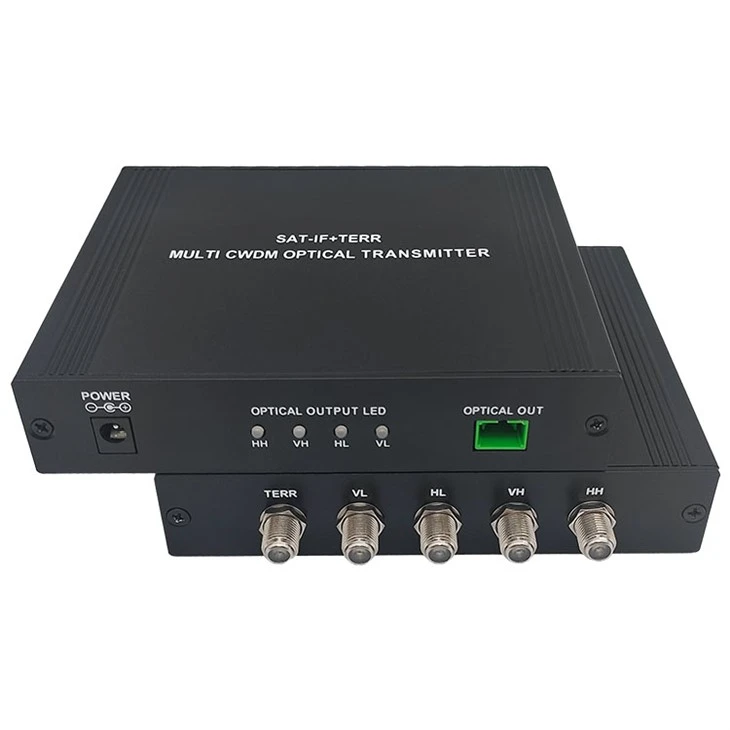

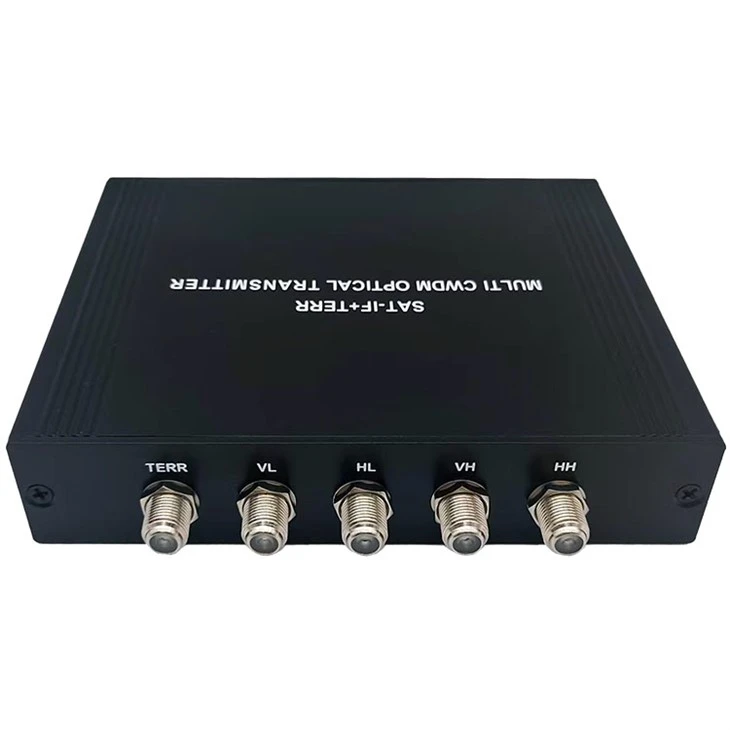

광 송신기전기신호를 광신호로 변환하여 광섬유를 통해 전송하는 역할을 하는 광통신 시스템의 핵심 부품입니다.
특징
- 위성 광학 시스템용으로 설계됨
- 넓은 작동 주파수 범위: 45-2150MHz
- 우수한 선형성과 평탄도
- 1-코어 단일 모드 광섬유 고반사 손실 사용
- GaAs 증폭기 활성 장치 사용
- 초저소음 기술
- DFB 동축 소형 패키지 레이저를 사용하여 CWDM에서 구축-
- LNB 작동을 위한 출력 13/18V,0/22KHz
- 최대 32개의 광학 노드 분포
사양
|
광학 매개변수 |
TERR+SAT-IF 매개변수 |
||
|
광 반사 손실 |
45 이상 |
주파수 범위 |
45~2150MHz |
|
출력 광전력 |
4x+3dBm |
평탄 |
±1.5 |
|
광 커넥터 |
SC/APC |
출력레벨(AGC) |
80±5@TERR 이상 78±10@SAT 이상-IF |
|
출력 광파장(nm) |
1510-1570 |
C/R |
52 이상 |
|
기타 매개변수 |
CSO |
65 이상 |
|
|
RF 커넥터 |
에-여성 |
CTB |
62 이상 |
|
전원공급장치 |
DC-24V |
반사 손실 |
12보다 크거나 같음 |
|
소비전력(W) |
<6 |
22KHz 정확도 |
22±4 |
|
치수(mm) |
143x110x28.8 |
LNB 전원 공급 장치 |
13/18 |
