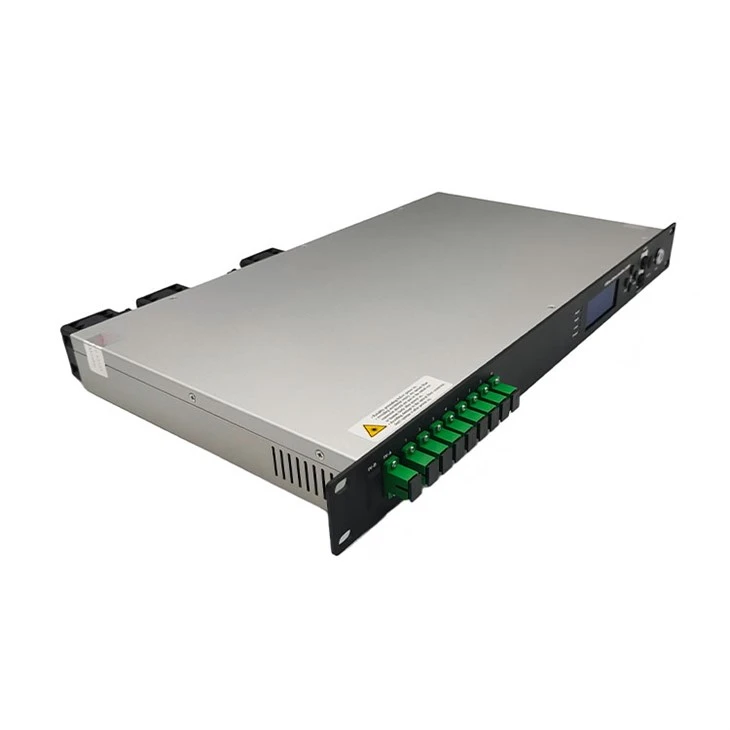

제품개요
GCA 6051-YZ 광 증폭기는 잘 알려진-고성능-성능 에르븀-이테르븀 코-도핑 이중 클래드 광섬유와 저잡음 펌프 레이저를 사용합니다. 안정적인 회로 설계와 효율적인 방열 설계를 갖추고 있습니다. 전체 기계의 최대 총 출력 전력은 +36dBm에 도달할 수 있으며 선택적 광 스위치, CWDM 및 RF 감지를 통해 최대 32개의 출력을 지원합니다. FTTH 네트워크에서 다운스트림 1550nm 광 신호의 증폭된 전송에 적합한 SNMP 프로토콜 네트워크 관리 소프트웨어 및 WEB 네트워크 관리를 제공합니다.

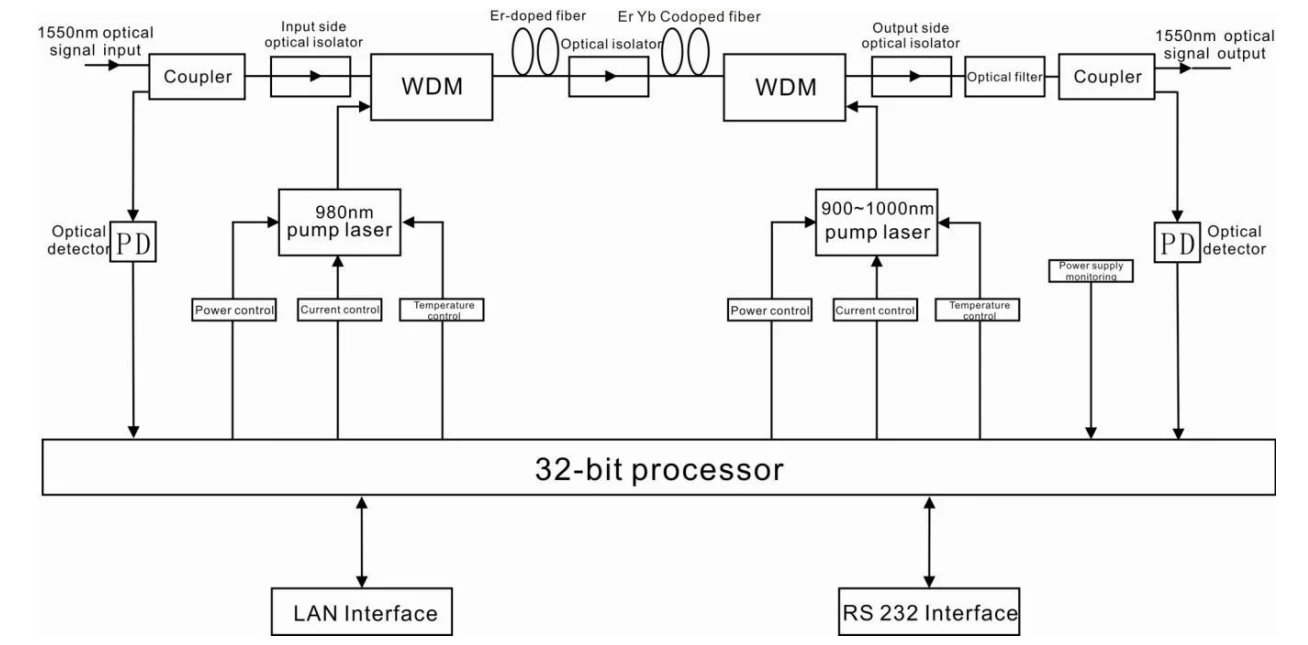

블록 다이어그램
기술 매개변수
|
목 |
단위 |
기술 매개변수 |
주목 |
|
|
작동 대역폭 |
nm |
1545 - 1565 |
||
|
광 입력 전력 범위 |
dBm |
-5-+10 |
||
|
최대 광 출력 전력 |
dBm |
36 |
||
|
출력 전력 안정성 |
dBm |
±0.5 |
||
|
소음 지수 |
데시벨 |
6.0 이하 |
광 입력 전력0dBm |
|
|
반사 손실 |
입력 |
데시벨 |
45 이상 |
|
|
산출 |
데시벨 |
45 이상 |
||
|
광 커넥터 유형 |
SC/APC LC/UPC |
|||
|
C/N |
데시벨 |
50 이상 |
GT/T 184-2002에 따른 테스트 조건 |
|
|
C/CTB |
데시벨 |
63 이상 |
||
|
C/CSO |
데시벨 |
63 이상 |
||
|
전원 전압 |
V |
AC160V - 250V(50Hz),DC48V |
||
|
소비전력 |
W |
65 이하 |
|
|
작동 온도 범위 |
도 |
-10 - +45 |
|
|
보관 온도 범위 |
도 |
-30 - +70 |
|
|
최대 작동 상대 습도 |
% |
최대 95% 결로 없음 |
|
|
차원 |
mm |
437(L)×442(W)×44(H) |

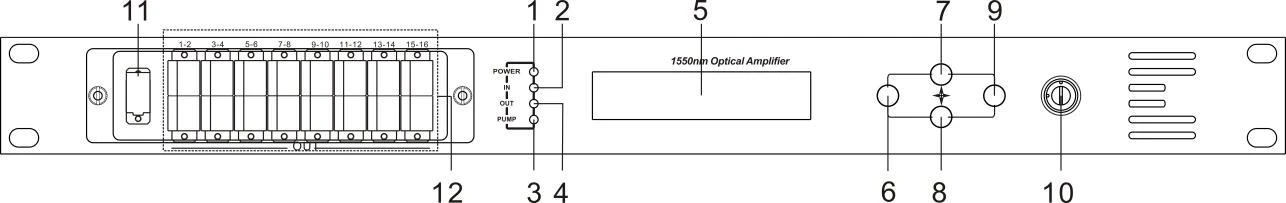

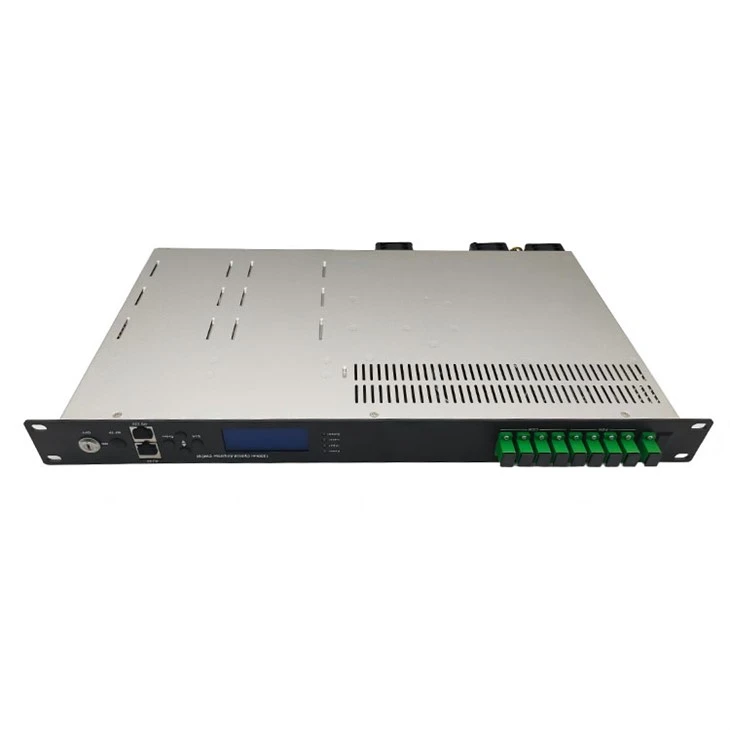

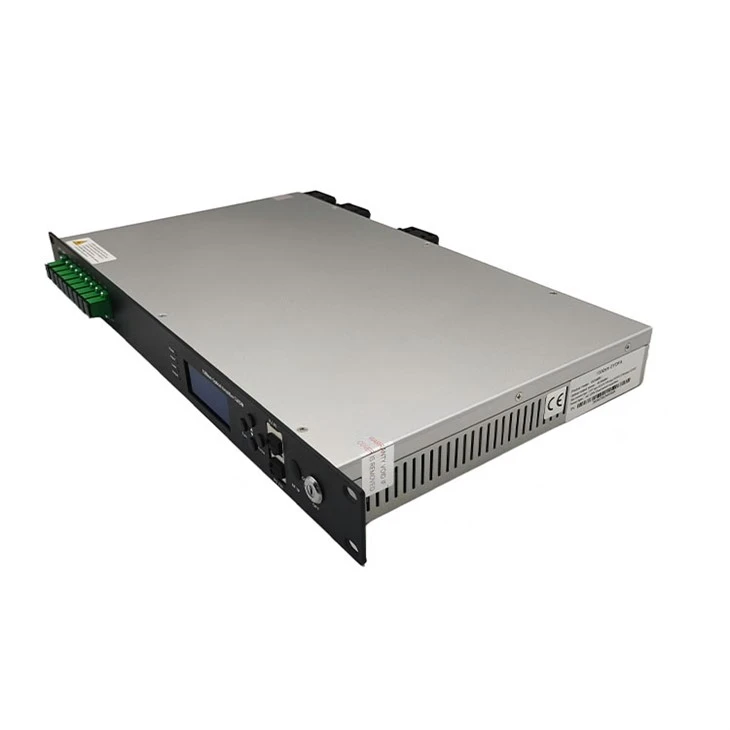

전면 패널 설명
|
1. 전원 표시기: 하나의 스위칭 전원 공급 장치가 작동 중입니다(노란색). 두 개의 스위칭 전원 공급 장치가 작동 중입니다(녹색). |
|
2. 광 입력 전원 표시기: 이 표시등은 광 입력 전원이 -10dBm을 초과할 때 켜집니다. |
|
3. 펌프 작동 상태 표시기: 빨간색 표시등은 펌프가 작동하지 않지만 기계 매개변수가 정상임을 의미합니다. 깜박이는 빨간불은 기계가 고장났다는 것을 의미합니다. 관련 결함 이유는 디스플레이 메뉴의 알람 메뉴를 참조하십시오. 녹색 표시등은 펌프가 정상적으로 작동하고 있음을 의미합니다. |
|
4. 광 출력 전력 표시기: 광 출력 전력이 > +10dBm일 때 이 표시등이 켜집니다. |
|
5. 160×32 도트-매트릭스 LCD 화면 |
|
6. 설정 메뉴의 종료 또는 취소 키를 표시합니다. |
|
7. 설정 메뉴의 위로 또는 증가 키를 표시합니다. |
|
8. 설정 메뉴의 아래로 또는 감소 키를 표시합니다. |
|
9. 설정 메뉴의 Enter 키를 표시합니다. |
|
10. 펌프 레이저 전환 키: "ON"은 펌프 레이저가 열려 있음을 의미하고 "OFF"는 펌프 레이저가 닫혀 있음을 의미합니다. 전원을 켜기 전에 키가 "OFF" 위치에 있는지 확인하십시오. 자체-테스트를 통과한 후 표시된 메시지에 따라 키를 "ON" 위치로 돌립니다. |
|
11. 광신호 입력 |
|
12. 광신호 출력 |

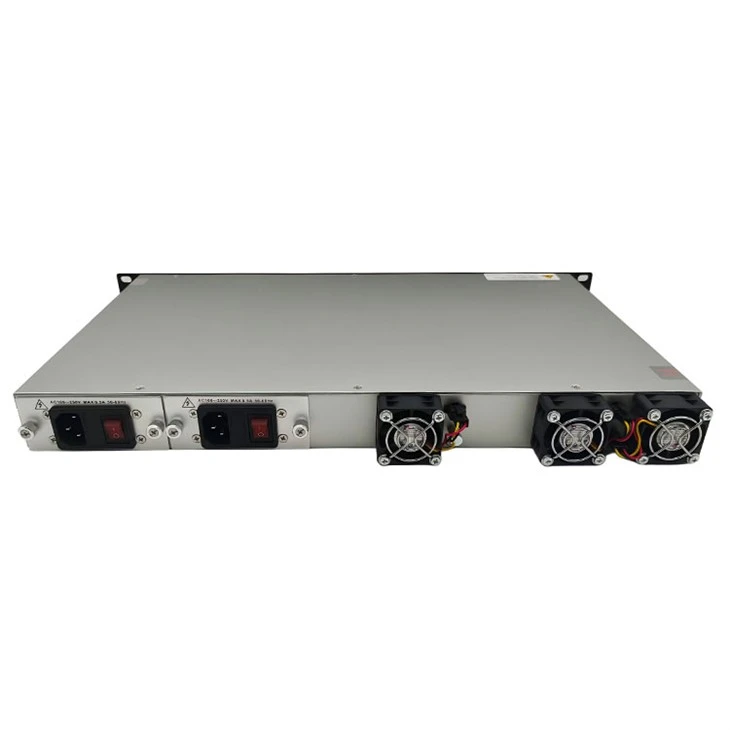

후면 패널 설명
|
1. 팬 콘센트. |
2. RS232 인터페이스. |
|
3. 전원 공급 장치 1의 AC 220V 입력 포트입니다. |
4. 전원 공급 장치 1의 퓨즈. |
|
5. 전원 공급 장치 1의 스위치입니다. |
6. 전원 공급 장치 2의 AC 220V 입력 포트입니다. |
|
7. 전원 공급 장치 2의 퓨즈. |
8. 전원 공급 장치 2의 스위치. |
|
9. 섀시의 접지 스터드 |
10. LAN 인터페이스 |
