특징
- 위성 광학 시스템용으로 설계됨
- 넓은 작동 주파수 범위: 45-2150MHz
- 뛰어난 선형성과 평탄도
- 광범위한 광 입력 전력
- 1-코어 단일 모드 광섬유 고반사 손실 사용
- GaAs 증폭기 활성 장치 사용
- 초저소음 기술
- 고선형 PD를 사용하여{0}}CWDM에 구축
- 광학 AGC 기능 구축-
사양
|
광학 매개변수 |
TERR+SAT-IF 매개변수 |
||
|
응답성(A/W) |
0.9 이상 |
주파수 범위 |
45~2150MHz |
|
광전력 수신 |
-18-+3 -10-0 (AGC) |
평탄 |
±1.5 |
|
광 반사 손실 |
45 이상 |
출력레벨(AGC) |
80@TERR 이상 78@SAT 이상-IF |
|
수신 파장(nm) |
1510-1570 |
CNR |
50 이상 |
|
광 커넥터 |
SC/APC |
CSO |
65 이상 |
|
기타 매개변수 |
CTB |
62 이상 |
|
|
전원 공급 장치 |
DC-24V |
반사 손실 |
12보다 크거나 같음 |
|
소비전력(W) |
<6 |
AGC 안정성 |
±1 |
|
치수(mm) |
143x110x28.8 |
출력 임피던스 |
75Ω |

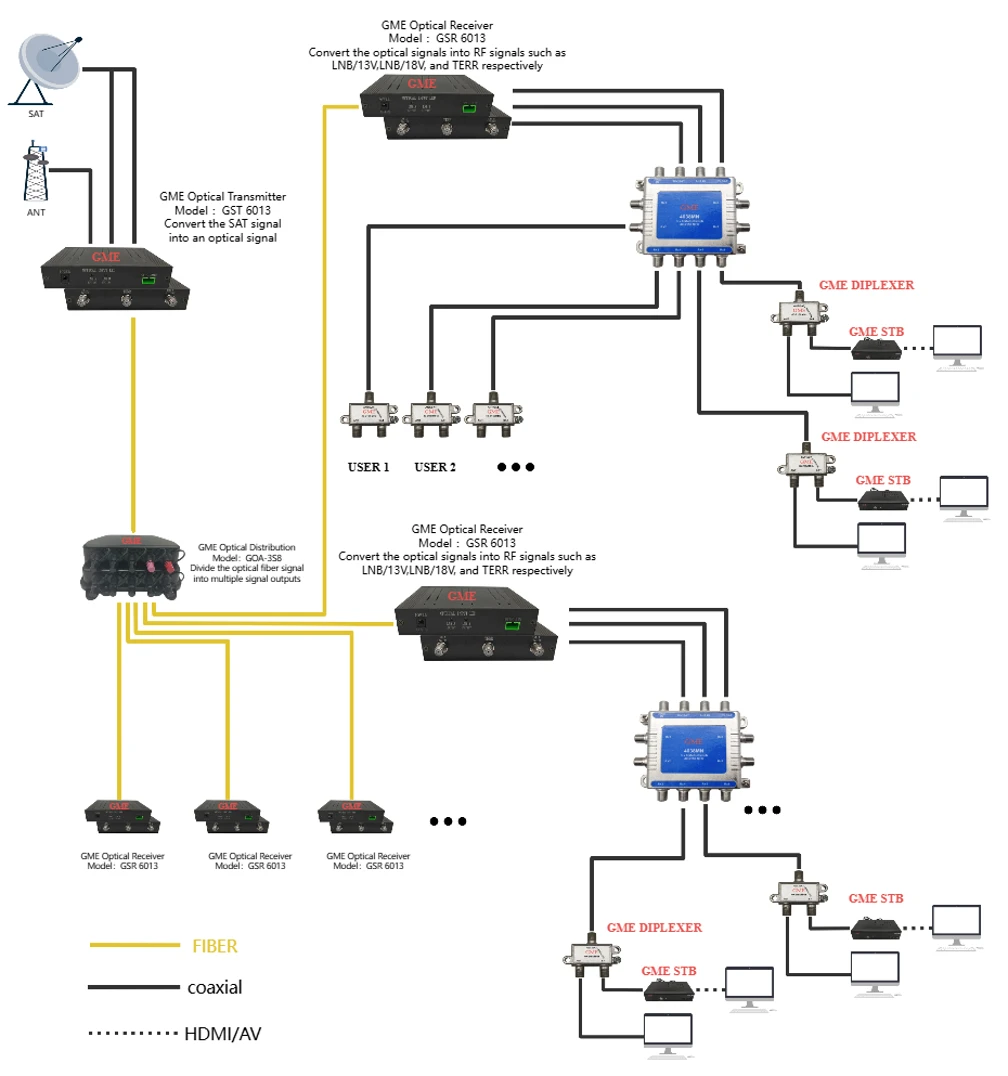

애플리케이션
