특징
- 위성 광학 시스템용으로 설계됨
- 넓은 작동 주파수 범위: 45-2150MHz
- 우수한 선형성과 평탄도
- 광범위한 광 입력 전력
- 1-코어 단일 모드 광섬유 고반사 손실 사용
- GaAs 증폭기 활성 장치 사용
- 초저소음 기술
- 고선형 PD를 사용하여{0}}CWDM에 구축
- 광학 AGC 기능 구축-
사양
|
광학 매개변수 |
TERR+SAT-IF 매개변수 |
||
|
대응성(A/W) |
0.9 이상 |
주파수 범위 |
45~2150MHz |
|
광파워 수신 |
-18-+3 -10-0 (AGC) |
평탄 |
±1.5 |
|
광 반사 손실 |
45 이상 |
절연 교차 편파
|
-25dB 최소 (950~2150MHz) |
|
수신 파장(nm) |
1510-1570 |
외부에서 외부로 격리 |
-28dB 최소(950~2150MHz) -14dB 최소(40~806MHz) |
|
광 커넥터 |
SC/APC |
대역 감쇠 중지 |
15dB 최소 개미 포트@950MHz 15dB 최소 토 포트@806MHz |
|
기타 매개변수 |
LHCP/RHCP |
14.0 ~ 15.0Vdc |
|
|
전원공급장치 |
DC-24V |
치수 |
19"(L) x 5.5"(D) x 1.75"(H) |
|
소비전력(W) |
<6 |
전원 입력 |
110~240Vac 50/60Hz |
|
치수(mm) |
143x110x28.8 |
출력 임피던스 |
75Ω |
FTTB 멀티스위치

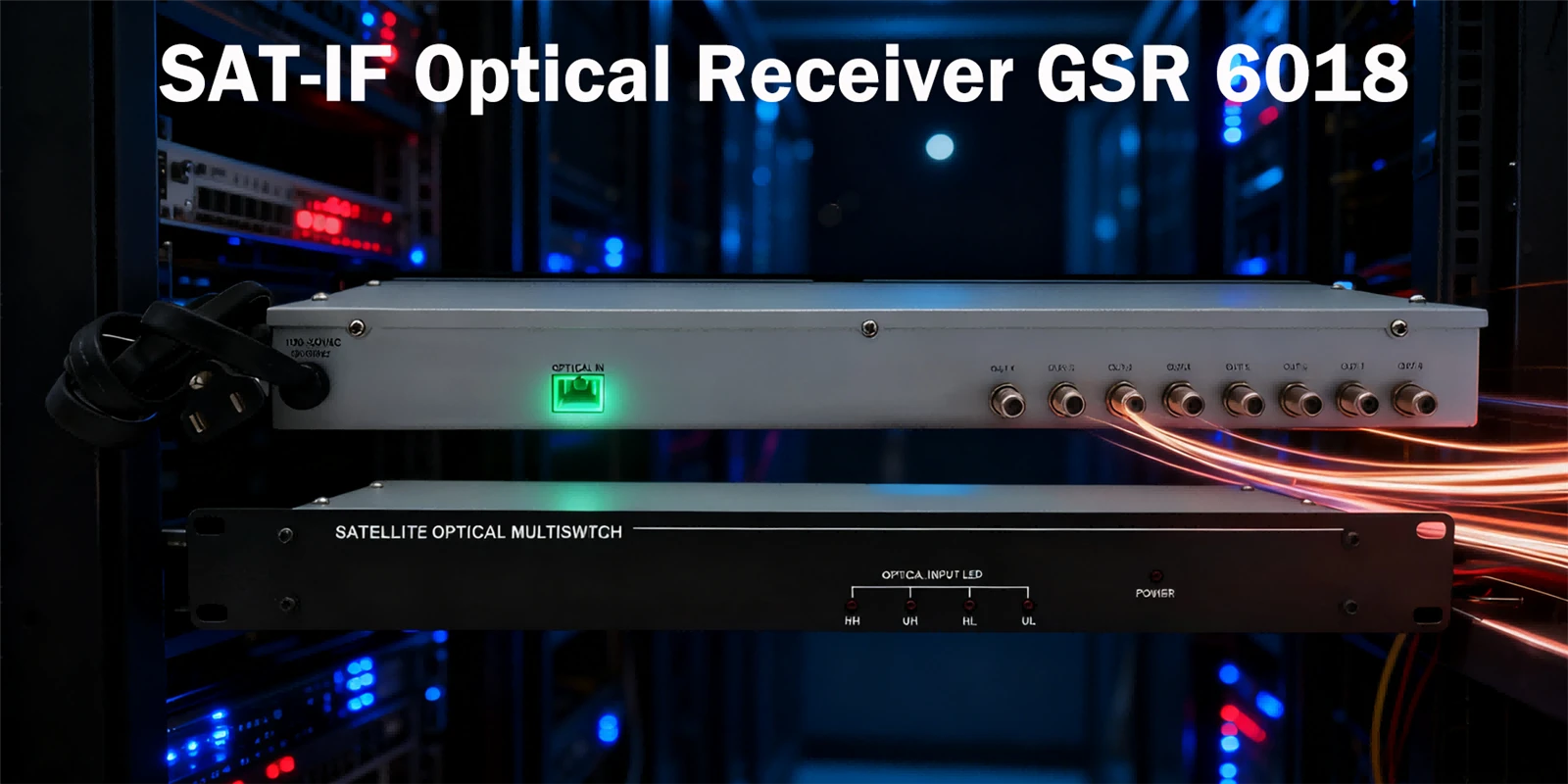

SAT-IF 광 수신기는 광 신호를 수신하여 위성 중간 주파수 전기 신호로 변환하도록 설계된 위성 통신 시스템의 핵심 장치입니다.

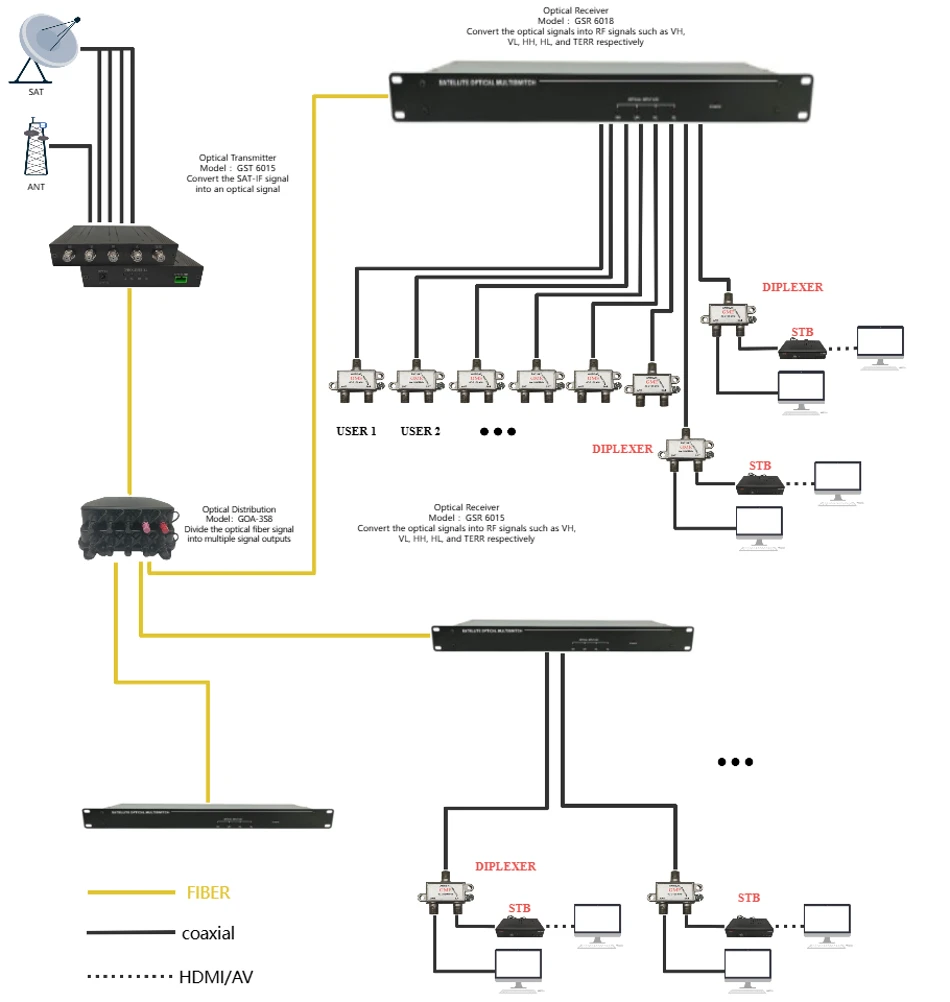

애플리케이션
